Rheingold W26

Rheingold W26; Nora; Berlin (ID = 152655) Radio

Rheingold W26; Nora; Berlin (ID = 352787) Radio

Rheingold W26; Nora; Berlin (ID = 611747) Radio

Rheingold W26; Nora; Berlin (ID = 611748) Radio

Rheingold W26; Nora; Berlin (ID = 611749) Radio

Rheingold W26; Nora; Berlin (ID = 611750) Radio

Rheingold W26; Nora; Berlin (ID = 611751) Radio

Rheingold W26; Nora; Berlin (ID = 611752) Radio

Rheingold W26; Nora; Berlin (ID = 611753) Radio

Rheingold W26; Nora; Berlin (ID = 611754) Radio
Rheingold W26; Nora; Berlin (ID = 1580313) Radio Rheingold W26; Nora; Berlin (ID = 174866) Radio
Rheingold W26; Nora; Berlin (ID = 161528) Radio Rheingold W26; Nora; Berlin (ID = 440325) Radio
Rheingold W26; Nora; Berlin (ID = 708285) Radio Rheingold W26; Nora; Berlin (ID = 161529) Radio
Rheingold W26; Nora; Berlin (ID = 161530) Radio Rheingold W26; Nora; Berlin (ID = 161534) Radio
Rheingold W26; Nora; Berlin (ID = 175220) Radio Rheingold W26; Nora; Berlin (ID = 440323) Radio
Use red slider bar for more.
Rheingold W26; Nora; Berlin (ID = 1580313) Radio
Nora; Berlin: Rheingold W26 [Radio] ID = 1580313 933x700
Select picture or schematic to display from thumbnails on the right and click for download.

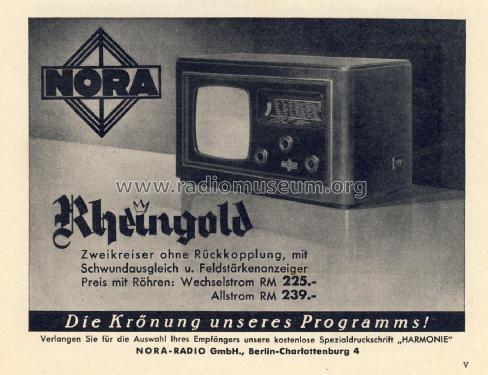

For model Rheingold W26, Nora; Berlin

Country:  Germany
Manufacturer / Brand:  Nora; Berlin
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: AF7 AF7 AL4 AZ1
Main principle TRF without regeneration; 1 Special; 1 AF stage(s)
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Rheingold W26 - Nora; Berlin
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 555 x 315 x 280 mm / 21.9 x 12.4 x 11 inch
Notes Schwundregelung mit Feldstärkeanzeige.
Net weight (2.2 lb = 1 kg) 16 kg / 35 lb 3.9 oz (35.242 lb)
Price in first year of sale 225.00 RM
Collectors' prices
Source of data HandB.d.d.Rundfunk-Handels 1936/37 / Radiokatalog Band 1, Ernst Erb

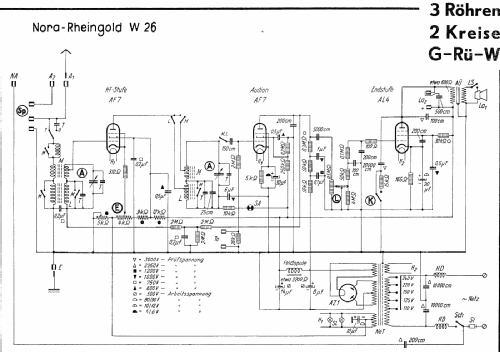

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Nora; Berlin
Here you find 614 models, 530 with images and 336 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Nora; Berlin: Rheingold W26
Threads: 1 | Posts: 5
Hits: 1960     Replies: 4
nora: W26; Rheingold
Markus Weiss
10.Oct.05
  1 Hallo,

ich habe oben genanntes Gerät geschenkt bekommen nur leider ist die Skalenscheibe nicht mehr vorhanden. Und unterm Chassis selbst ist auch schon gebastelt worden.

(Ich habe den Ehrgeiz das Gerät wieder zu restaurieren. (Gehäuse ist wirklich schlecht))

Kann mir vielleicht jemand ein paar bilder von der Chassisoberseite sowie Unterseite machen??

Und wenn jemand noch die Skalenscheibe einscannen könnte wäre das echt toll.

Mit freundlichen Grüßen


Markus
Manfred Kröll † 2.9.2013
27.Oct.05
  2

Hallo Herr Weiss,

ich habe eine Internetadresse gefunden an der ein Sammler dieses Gerät in seiner Sammlung aufführt.

Bitte unter xxx.magischesauge.de nachsehen!

Vielleicht kann Ihnen von diesem weitergeholfen werden. Ich gehe davon aus, dass bei den Rmorg Mitgliedern das Gerät nicht vorhanden ist, da wir auch noch kein Foto von diesem Modell haben.

Viele Grüsse,
fred

Markus Weiss
05.Nov.05
  3 Vielen dank für den hinweis. Leider reagierte der Herr auf miene Anfrage nicht.

Mitlerweile habe ich aber ein Chassis auftreiben kännen das völlig ok ist sowei dazu passende scalenscheibe.

Leider ist aber der Plan im RM org sehr schlecht zu entziffern.

Vielleicht kann ja jemand ein besseres Schaltbild und die Abgleichanleitung hochladen.

Mit freundlichen Grüßen

Markus Weiß
Franz-Josef Haffner
05.Nov.05
  4 hallo Herr Weiss,
Die Schaltung ist schon mal ausgetauscht

Gruß
Franz-Josef
Markus Weiss
10.Dec.05
  5 Erstmal danke für das Ausgetauschte Schaltbild !!!

Aber nun komme ich mit dem Gerät einfach nicht weiter.


Folgendes:

Gerät spielt über TA einwandfrei. Leider keinerlei funktion über Antenne (weder Lang noch Mittelwelle). Wenn ich mit meinen Funktionsgenerator über die Antenne einspeise kann ich es sogar hören (800kHz) wenn ich ihn aber wieder abklemme und einen Antenne hin mache ist wieder totenstille,(dürfte ja nicht sein, da auf 800kHz auch Bayern1 liegt).

Dann habe ich mal ein stück draht an das Gitte der ersten (von links im Plan gesehen) AF7 dran gemacht un siehe da ich kann viele Sender empfangen.

Auch habe ich den Widerstand (im Plan eingekreist) durch einen 500Ohm ersetzt da ich zwischen Gitter und Kathode einen unterschied von 20V hatte. (jetzt liegt der unterschied zwischen 1 Volt und läßt sich mit dem Poti regeln.

Ich hoffe mir kann jemand helfen.

Mit freundlichen Grüßen

Markus Weiß

Attachments


Nora; Berlin: Rheingold W26
