Carrera Ch= 9.115A

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Data
Forum
Pictures
Collections

  • Year
  • 1968 ?
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 97671

Click on the schematic thumbnail to request the schematic as a free document.

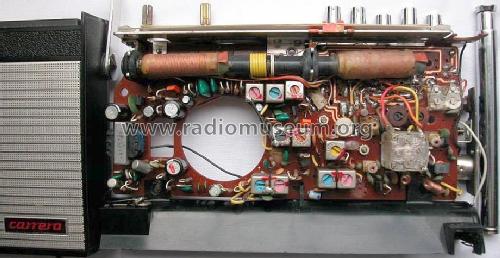

 Technical Specifications

  • Number of Transistors
  • 10
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Dry Batteries / 4 × 1,5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.4 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Carrera Ch= 9.115A - Nordmende, Norddeutsche Mende-
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 220 x 150 x 55 mm / 8.7 x 5.9 x 2.2 inch
  • Notes
  • KW: nur 49-m-Band.
  • Net weight (2.2 lb = 1 kg)
  • 1 kg / 2 lb 3.2 oz (2.203 lb)
  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Rudolf HEINZ. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Carrera is part of the collections of the following members.

 Forum

Forum contributions about this model: Nordmende,: Carrera Ch= 9.115A

Threads: 2 | Posts: 3

Das Gerät läuft nicht. Der Stromverbrauch schnellt eine Zehntelsekunde nach dem Einschalten hinauf. Etwas wird heiss. Ein paar Mal kurz Ein- und Ausschalten zeigt: der Empfängerteil funktioniert. Der Fehler liegt im AF-Teil.

Den Endverstärker bilden zwei 2SB156; T10 des Pärchens wird heiss, T9 bleibt kühl. Auf Verdacht T 10 ersetzt.

Gerät läuft jetzt etwas länger, aber mit völlig unzureichender Verstärkung. Stromverbrauch hoch. Nach einer Weile  schnellt der Stromverbrauch weiter hoch: T10 wird heiss. T9 zeigt mehr oder weniger Null Volt an allen drei Anschlüssen. T9 ersetzt, und dummerweise falsch herum. Das hilft nicht, aber es dauert extra lange, bis ich diesen Fehler finde. T9 nochmals ersetzt, richtig herum.

Verstärker läuft jetzt, der Stromverbrauch ist normal. Die zwei 2SB156 habe ich durch zwei AC188 ersetzt.

Bruce Cohen, 03.Nov.17

Weitere Posts (1) zu diesem Thema.

Wie öffnet man dieses Gerät?



Die offensichtlichen Schrauben habe ich entfernt, aber die Blende lässt sich trotzdem nicht abziehen.



Halten die Henkel-Schrauben sie fest, und wenn ja, wie löst man die ohne Schaden? - In der Dokumentation findet sich nichts.



Der Vorbesitzer hat das Gehäuse schon etwas beschädigt beim Versuch, es zu öffnen.



Bruce Cohen, 29.Oct.17

Weitere Posts (2) zu diesem Thema.
