Mambino D06 CH= 3/606 863.606.00

• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1963–1965

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 7703

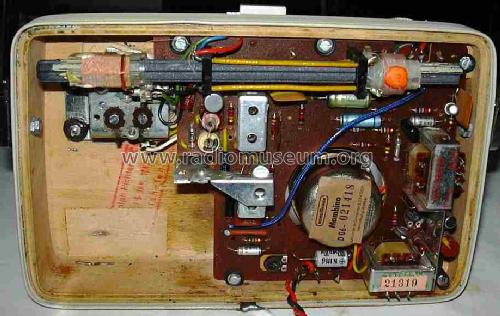

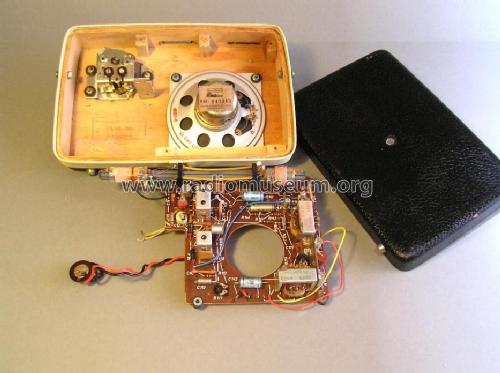

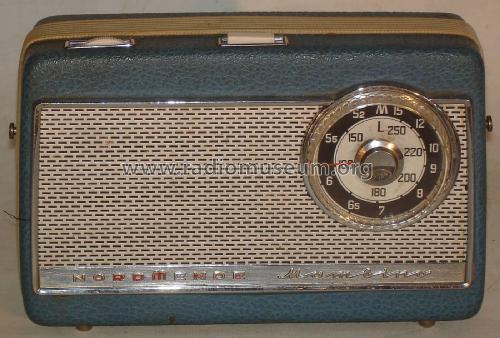

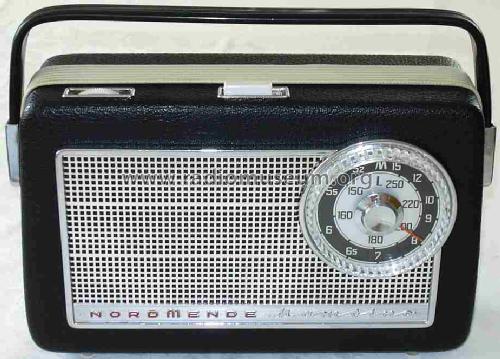

• Immagini

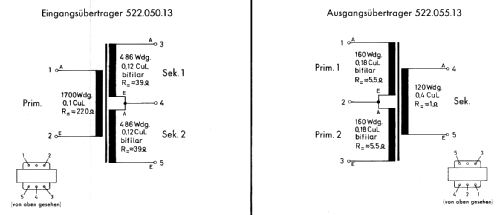

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 6

• Semiconduttori
• AF117 AF117 OC75 OC71 OC74 OC74 OA70 OA70

• Principio generale
• Supereterodina (in generale); ZF/IF 460 kHz

• N. di circuiti accordati
• 5 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Batterie a secco / 2 × 4,5 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 cm = 3.9 inch

• Potenza d'uscita
• 1 W (qualità ignota)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org
• Modello: Mambino D06 CH= 3/606 863.606.00 - Nordmende, Norddeutsche Mende-

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 220 x 140 x 63 mm / 8.7 x 5.5 x 2.5 inch

• Annotazioni
• Farben: golfblau oder cubanaweiß oder schwarz.

• Peso netto
• 1.2 kg / 2 lb 10.3 oz (2.643 lb)

• Prezzo nel primo anno
• 142.00 DM

• Fonte dei dati
• Handbuch VDRG 1963/1964 / Radiokatalog Band 1, Ernst Erb

• Bibliografia
• Handbuch VDRG 1964/1965 (Funkschau (FS))

• Letteratura / Schemi (1)
• -- Original-techn. papers.
