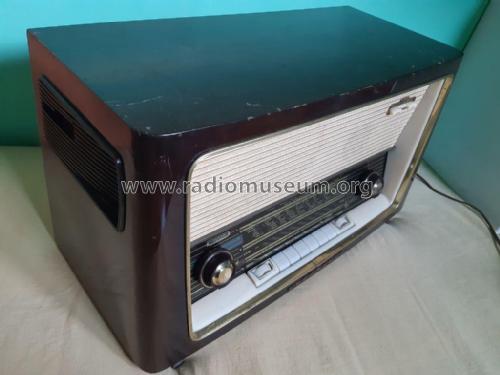

Rigoletto U15 Ch= 59/614

Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1959/1960
  • Categoria
  • Radio (o sintonizzatore del dopoguerra WW2)
  • Radiomuseum.org ID
  • 68881

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di tubi
  • 6
  • Numero di transistor
  • Principio generale
  • Supereterodina (in generale); ZF/IF 460/10700 kHz
  • N. di circuiti accordati
  • 6 Circuiti Mod. Amp. (AM)     10 Circuiti Mod. Freq. (FM)
  • Gamme d'onda
  • Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).
  • Tensioni di funzionamento
  • Alimentazione a corrente alternata (CA) / 110; 125; 150; 220; 240 Volt
  • Altoparlante
  • 2 altoparlanti
  • Materiali
  • Mobile in legno
  • Radiomuseum.org
  • Modello: Rigoletto U15 Ch= 59/614 - Nordmende, Norddeutsche Mende-
  • Forma
  • Soprammobile con pulsantiera/tastiera.
  • Dimensioni (LxAxP)
  • 560 x 330 x 260 mm / 22 x 13 x 10.2 inch
  • Annotazioni

  • Nordmende Rigoletto mit Chassis 59/614.

    Ferritantenne für M/L, Gehäusedipol für UKW.
    3 Klangtasten: Sprache, Orchester und Solo, in Schallwand angeordnet.
    2 Lautsprecher: 1x perm.-dyn. oval 210 x 150 mm, 1x elek.-stat. 70 mm Ø, beide frontseitig.

    Das Typschild zeigt den Zusatz U15. Im Grosshandelskatalog 1959/60 nur mit Rigoletto bezeichnet.

    Siehe auch den Vorgänger des Jahrgangs 1958/59 Rigoletto 59 3D Ch= 59/615

    Die Bezeichnung 464.010.15 des Selen-Gleichrichters ist eine Nordmende-interne Lagernr. Sie ist auch auf dem AEG-Flachgleichrichter so angegeben. Das Handbuch des Rundfunk- und Fernseh-Grosshandels VDRG nennt dagegen den tatsächlichen Typ B250C85.

  • Peso netto
  • 10 kg / 22 lb 0.4 oz (22.026 lb)
  • Prezzo nel primo anno
  • 295.00 DM
  • Bibliografia

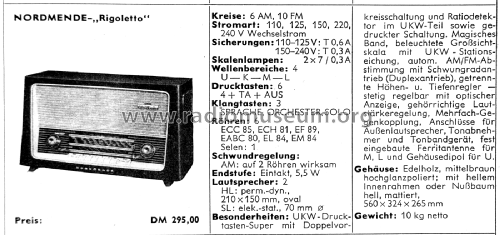

  • Handbuch RFP 1959/60 S.63 (Ing. Thiele)
  • Letteratura / Schemi (1)
  • -- Original-techn. papers.

 Collezioni | Musei | Letteratura

Collezioni

Il modello Rigoletto fa parte delle collezioni dei seguenti membri.

 Forum

Discussioni nel forum su questo modello: Nordmende,: Rigoletto U15 Ch= 59/614

Argomenti: 1 | Articoli: 5

Hallo, ich restauriere gerade eine Rigoletto 59/614. Darin befinden sich etliche Neokon Kondensatoren,darunter welche mit 3900 pf, 4700 pf , 0,047 uf , 100 pf, 0,01 uf - alle 500V - und, das ist das Problem, einer mit 1700 pf oder aber uf - der Aufdruck ist nicht eindeutig lesbar. Im Schaltplan ist ein derartiger Wert nicht zu finden, auch im Internet gibt es dazu keinerlei Informationen. Hat jemand einen Tipp?

Ausserdem habe ich hier einen ERO 0,1 uf 250V= / 100VAC, der 3 Anschlüsse hat. Da ein Aufdruck fehlt, ist unklar, ob ein Widerstand drin ist; laut Plan müsste das ein 10 MOhm sein. Wie ersetze ich den, wenn er nicht mehr ok ist?


Vielen Dank

Werner

Edit BN 27.2.2021 "toter" Link nach extern (afu-net.de) entfernt. Biite Bilder direkt im Beitrag integrieren. Sonst geht das verloren.

Werner Reich, 04.Mar.14
