• País
• Alemania

• Fabricante / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Año
• 1969–1971

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 103609

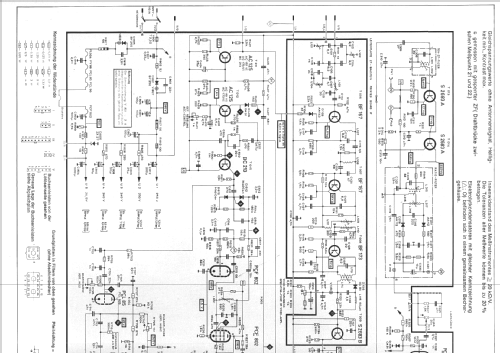

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 6

• Válvulas
• PL504 PY88 PCF802 PCL85 PCL86 A51-10W

• Numero de transistores
• 15

• Semiconductores
• AF239 AF239 AF109R AF106 AF106 BF167 BF167 BF173 S2683A BF117 S2683A S2683A BC213 BC213 AC125 BA141 BA244 BA243 BA142 ZTK33 OA90 AA112 OA81 AA143 OA91 TV18 BY250 ZX27

• Principio principal
• Superheterodino en general

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 220 Volt

• Altavoz
• Altavoz elíptico de imán permanente.

• Material
• Madera

• de Radiomuseum.org
• Modelo: Spectra Portable - Nordmende, Norddeutsche Mende-

• Forma
• Sobremesa apaisado (tamaño grande).

• Ancho, altura, profundidad
• 580 x 395 x 340 mm / 22.8 x 15.6 x 13.4 inch

• Anotaciones

• Nordmende Spectra Portable ist ein 51cm s/w Fernseh-Empfänger.

  Empfangsbereiche: VHF-UHF, Band I, III, IV/V, diodenabgestimmter Transistortuner.
  Teleskopantennen für VHF, Dipol für UHF.
  Schlüsselschalter.
  Ausführung: Rio-Palisander, natur oder spectra-Farben, Weiß oder Blau oder Rot oder Grün.
  Fernbedienung 971.272.A nachrüstbar.

  Technische Daten identisch mit Nordmende Portino.

• Peso neto
• 20 kg / 44 lb 0.8 oz (44.053 lb)

• Mencionado en
• Handbuch VDRG 1969/1970 (S.B38)

• Documentación / Esquemas (1)
• Handbuch VDRG 1970/1971 (S.B35)

• Documentación / Esquemas (2)
• Handbuch Rundfunk Fernsehen Phono 1969/70 (RFP) S.102

• Documentación / Esquemas (3)
• -- Original-techn. papers.
