• Paese
• Germania

• Produttore / Marca
• Nordmende, Norddeutsche Mende-Rundfunk GmbH (Sterling), Bremen-Hemelingen

• Anno
• 1972/1973

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 28765

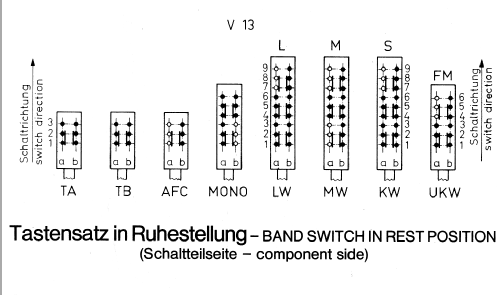

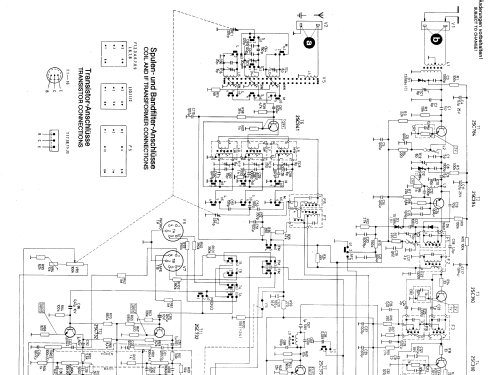

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 20

• Semiconduttori
• 2SC784 2SC394 2SC380 2SC941 2SC373 2SC374 2SC732 2SA495 2SC735 2SC1173 2SA473 1N60 1N34

• Principio generale
• Supereterodina (in generale); ZF/IF 460/10700 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)     9 Circuiti Mod. Freq. (FM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL), corte (OC) e MF (FM).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 220 Volt

• Altoparlante
• - Questo apparecchio richiede altoparlante/i esterno/i.

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Stereo-Steuergerät 5005/ST 974.134.A - Nordmende, Norddeutsche Mende-

• Forma
• Apparecchio per ripiani a scaffale (come i componibili HiFi).

• Dimensioni (LxAxP)
• 500 x 115 x 200 mm / 19.7 x 4.5 x 7.9 inch

• Annotazioni

• Halbleiter teils mehrfach vorhanden

  UKW: 87,5 - 108,5 MHz
  KW: 5950 - 6250 kHz
  MW: 510 - 1650 kHz
  LW: 145 - 360 kHz

  Vollstereo, NF-Verstärker mit zwei Endstufen je 7 W (Sinus).

  Hergestellt von Funai, Japan

• Fonte esterna dei dati
• Erb

• Fonte dei dati
• Handbuch VDRG 1972/1973

• Letteratura / Schemi (1)
• -- Original-techn. papers.
