Superphone Weekend 7

Superphone Weekend 7; NRI - Nordisk Radio (ID = 294462) Radio
Superphone Weekend 7; NRI - Nordisk Radio (ID = 314714) Radio Superphone Weekend 7; NRI - Nordisk Radio (ID = 155420) Radio
Superphone Weekend 7; NRI - Nordisk Radio (ID = 155422) Radio Superphone Weekend 7; NRI - Nordisk Radio (ID = 155423) Radio
Superphone Weekend 7; NRI - Nordisk Radio (ID = 155424) Radio Superphone Weekend 7; NRI - Nordisk Radio (ID = 314715) Radio
Superphone Weekend 7; NRI - Nordisk Radio (ID = 314716) Radio Superphone Weekend 7; NRI - Nordisk Radio (ID = 1161128) Radio
Superphone Weekend 7; NRI - Nordisk Radio (ID = 1161136) Radio Superphone Weekend 7; NRI - Nordisk Radio (ID = 1161148) Radio
Use red slider bar for more.

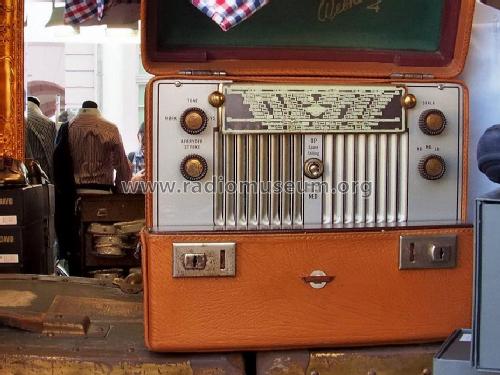

Superphone Weekend 7; NRI - Nordisk Radio (ID = 314714) Radio
NRI - Nordisk Radio: Superphone Weekend 7 [Radio] ID = 314714 487x552
Select picture or schematic to display from thumbnails on the right and click for download.
For model Superphone Weekend 7, NRI - Nordisk Radio Industri A/S; Kopenhagen

Country:  Denmark
Manufacturer / Brand:  NRI - Nordisk Radio Industri A/S; Kopenhagen
Brand

Superphone
Year: 1957 ?? Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK92 DF91 DAF91 DL94
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Dry Batteries / 1,5 + 90 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: Superphone Weekend 7 - NRI - Nordisk Radio Industri A
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 310 x 250 x 150 mm / 12.2 x 9.8 x 5.9 inch
Price in first year of sale 430.00 Kr.
Collectors' prices

Model page created by Gottfried Silberhorn. See "Data change" for further contributors.



All listed radios etc. from NRI - Nordisk Radio Industri A/S; Kopenhagen
Here you find 27 models, 27 with images and 8 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
NRI - Nordisk Radio: Superphone Weekend 7
Threads: 1 | Posts: 2
Hits: 1839     Replies: 1
nri: 7; Superphone Weekend
Dieter Wiedemann
23.May.10
  1

Hallo zusammen.

Habe so ein Gerät erstanden,jetzt komm ich nicht ganz klar,es sind zwei Anschlüsse vorhanden einmal für 2 Batterien 1,5 V und der andere denke ich müsste für die 90 V sein.Meine Frage lautet "Muss ich beides anschließen und warum? Kann ich so einen Block aus 10 x 9V Batterien selber bauen.funktioniert es dann auch?

Gruß Dieter,

Vincent de Franco
23.May.10
  2

Hallo Herr Wiedemann,

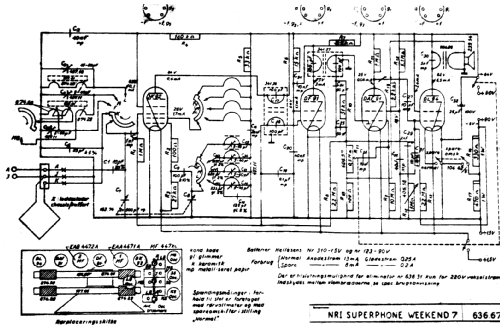

aus dem Schaltbild ist ersichtlich, dass eine Batterie mit 1,5V für die Heizung und eine zweite mit 90V für die Anodenspannung angeschlossen werden müssen. Die Heizungsbatterie mit 1,5V kann bei Ihrem Gerät aus zwei parallelgeschalteten 1,5V Batterien bestehen. Das ist aber nur zur Verlängerung der Betriebszeit. Die 90V Batterie können Sie aus 10 stk. 9V Blockbatterien zusammenstecken, es gibt aber mittlerweile einige Vorschläge um diese aus Akkus und einem Spannungswandler zu bauen. Geben Sie mal "Anodenbatterie" im Search hier im Radiomuseum ein.

Gruß MM



NRI - Nordisk Radio: Superphone Weekend 7
End of forum contributions about this model
