For model 55, Orion; Budapest:
Thanks for Mr.Gyulai Ferenc, Hungary and Első Zalai Rádiómúzeum Alapítvány, First Zala County Radio Museum Foundation.

Country:  Hungary
Manufacturer / Brand:  Orion; Budapest
Year: 1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: ACH1 AF3 ABC1 AL1 6E5 AL1 PV4200
Main principle Superheterodyne (common); ZF/IF 473,6 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-250 Volt

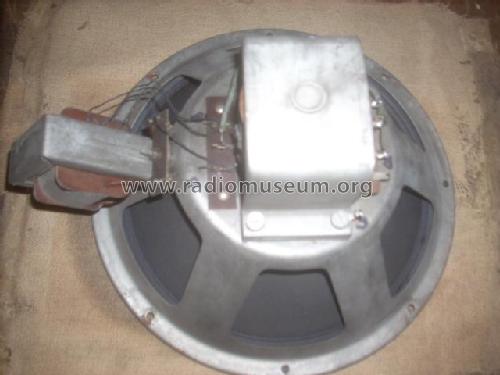

Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 25 cm = 9.8 inch
Power out
from Radiomuseum.org Model: 55 - Orion; Budapest
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 608 x 368 x 298 mm / 23.9 x 14.5 x 11.7 inch
Notes var.BBr.
Price in first year of sale 596.00 SFR
External source of data E. Erb 3-907007-36-0
Circuit diagram reference Die «Thali Schemasammlung» führt das Modell.

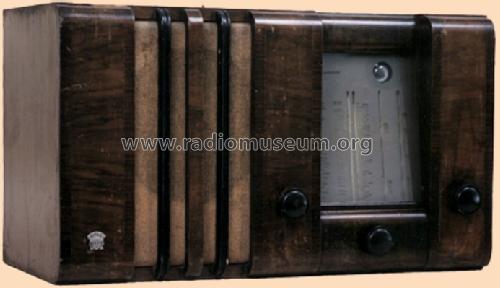

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Orion; Budapest
Here you find 998 models, 854 with images and 382 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Orion; Budapest: 55
Threads: 1 | Posts: 1
Hits: 244     Replies: 0
orion: Chassisvariation und Umbau
Florian Henkel
28.May.21
  1

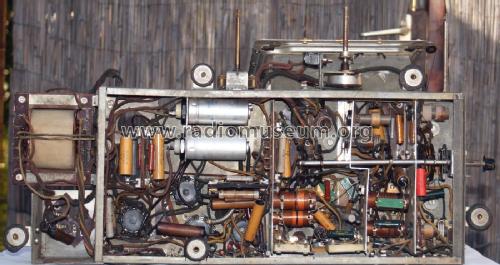

Ich habe dieses Chassis einer nicht mehr restaurierbaren Musiktruhe entnommen. Folgende Veränderungen waren an der Originalverdrahtung festzustellen: statt der 6E5 ist eine AM2 verbaut, damit entfällt dafür die 3. Heizwicklung.

Das Netzteil und die Endstufe wurden neu gestaltet, statt PV4200 ist eine AZ11 eingebaut, ferner ein anderer Netztrafo. In der Endstufe wurden die AL1 durch 4654 ersetzt, gleichzeitig die negative Gittervorspannung weggelassen und ein Kathodenwiderstand für beide Endröhren angefügt. Wieder findet sich eine 3. Heizwicklung von 6,3 Volt, diesmal mit mehr Leistung für die beiden Endröhren.

Der Endstufe wurde eine Vorstufe für den Tonabnehmereingang mit einer REN904 hinzugefügt.

Kennt jemand die Schaltungsvariante des Orion 55 mit AM2?

Mit besten Grüßen

Florian Henkel
