E28W

E28W; Owin; Hannover (ID = 275977) Radio
E28W; Owin; Hannover (ID = 354330) Radio E28W; Owin; Hannover (ID = 613) Radio
E28W; Owin; Hannover (ID = 5210) Radio E28W; Owin; Hannover (ID = 5211) Radio
E28W; Owin; Hannover (ID = 2301807) Radio
Use red slider bar for more.
E28W; Owin; Hannover (ID = 354330) Radio

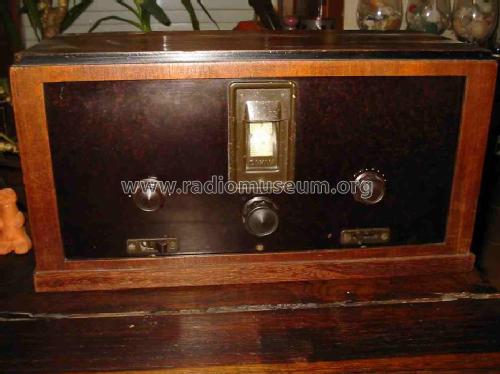

Owin; Hannover: E28W [Radio] ID = 354330 535x404
Select picture or schematic to display from thumbnails on the right and click for download.
For model E28W, Owin; Hannover

Country:  Germany
Manufacturer / Brand:  Owin; Hannover
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN904 RE134 or RES164 RGN354
Main principle TRF with regeneration; 1 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 130; 220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: E28W - Owin; Hannover
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 410 x 210 x 170 mm / 16.1 x 8.3 x 6.7 inch
Notes Gehäuse wie E29W .
Price in first year of sale 128.00 RM !
Source of data Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
Mentioned in Radio-Schnorr-Katalog Nr.53 1931/32
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Owin; Hannover
Here you find 220 models, 176 with images and 78 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Owin; Hannover: E28W
Threads: 1 | Posts: 1
Hits: 1299     Replies: 0
Schema für Owin E28W: Schema gesucht
Ernst Erb
30.Nov.02
  1 Das Mitglied Carlos Farinha aus Portugal sucht das Schema zum Owin E28W, spricht jedoch nicht deutsch. Bitte laden Sie ein Schema hoch oder melden Sie es mir, wenn Sie eines haben. Danke.

Bemerkungen für Personen, die per Zufall über Google mit Suchbegriff Schema auf diesen Eintrag kommen:
Die Mitglieder von www.radiomuseum.org haben bis am 20. März 2004 mehr als 25'000 Schaltbilder und etwa 20'000 Radiobilder sowie 15'000 Sammlerpreise hochgeladen. Das Radio-Schema ist bei älteren, sprich einfacheren Radios wohl nicht so wichtig, wenn man sich auskennt, doch bei den späteren Radiomodellen sehr. Sie erkennen auf der Trefferliste deshalb durch das rote S, wenn ein Schema vorhanden ist. Auch die Modellseite zeigt ein vorhandenes Schema an.

Da diese Dienstleistung auf gegenseitiger Hilfe beruht, zeigt Radiomuseum ein Schema nur Mitgliedern. Mitglied sollten Sie nur werden, wenn Sie im Radiomuseum aktiv sein wollen - und nicht nur ein Schema suchen. Unter "aktiv" verstehen wir z.B. Fragen im Radio-Forum stellen, die Ihnen andere Mitglieder gerne und fachgerecht beantworten. Es ist in der Praxis also nicht nötig, dass Sie weitere Tätigkeiten übernehmen.

Wenn Sie sich für mehr interessieren, dann klicken Sie einfach auf der HP (Suchseite) den Textlink: "Mitgliedschaft" und lesen den Text, damit Sie wissen, ob es sich für Sie "lohnt", Mitglied zu sein. Ein Schema finden Sie übrigens meist gratis auf anderen Seiten, wenn Sie genügend lange suchen. Wenn Sie aber über dieses Suchwort Schema zu uns als Mitglied stossen, wird uns dies sicherlich freuen. Lesen Sie vorher einige Beiträge unter dem Reiter "Forum" oder "Texte", damit Sie sich ein Bild über unsere Anstrengungen und Ziele machen können. So oder so hoffe ich, dass Sie das gesuchte Schema finden. Es wird aber auch uns nie möglich sein, für alle Radios ein Schema zu führen - auch wenn einzelne Mitglieder sogar ein nicht vorhandenes Schema nachzeichnen und hoch laden. Sind Sie "dabei"?


Owin; Hannover: E28W
End of forum contributions about this model
