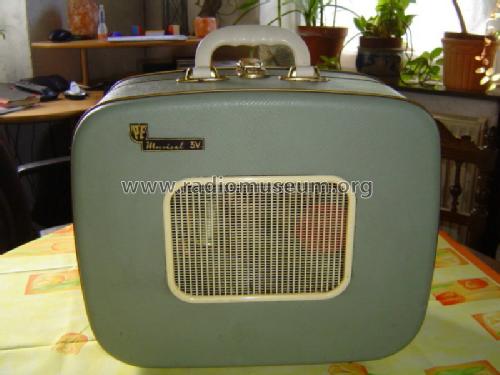

PE Musical 3V ECL82

PE Musical 3V; Perpetuum-Ebner PE; (ID = 2272138) R-Player
PE Musical 3V; Perpetuum-Ebner PE; (ID = 2258599) R-Player PE Musical 3V; Perpetuum-Ebner PE; (ID = 1613906) R-Player
PE Musical 3V; Perpetuum-Ebner PE; (ID = 155480) R-Player PE Musical 3V; Perpetuum-Ebner PE; (ID = 1945479) R-Player
PE Musical 3V; Perpetuum-Ebner PE; (ID = 1945480) R-Player PE Musical 3V; Perpetuum-Ebner PE; (ID = 1945481) R-Player
PE Musical 3V; Perpetuum-Ebner PE; (ID = 1945482) R-Player PE Musical 3V; Perpetuum-Ebner PE; (ID = 1945483) R-Player
PE Musical 3V; Perpetuum-Ebner PE; (ID = 1613905) R-Player PE Musical 3V; Perpetuum-Ebner PE; (ID = 222224) R-Player
Use red slider bar for more.
PE Musical 3V; Perpetuum-Ebner PE; (ID = 2258599) R-Player
Perpetuum-Ebner PE;: PE Musical 3V [R-Player] ID = 2258599 1400x1309
Select picture or schematic to display from thumbnails on the right and click for download.
For model PE Musical 3V ECL82, Perpetuum-Ebner (PE); St.Georgen:
Gerät steht im Technoseum in Mannheim.

Country:  Germany
Manufacturer / Brand:  Perpetuum-Ebner (PE); St.Georgen
Year: 1959–1962 perfect model Category: Sound/Video Recorder and/or Player
Valves / Tubes 1: ECL82
Semiconductors (the count is only for transistors) B250C75
Main principle Audio-Amplification
Wave bands - without
Details Rec.Player+Audio.Amp+LS
Power type and voltage Alternating Current supply (AC) / 50 oder 60 Hz, 40W: 110; 125; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: PE Musical 3V [ECL82] - Perpetuum-Ebner PE; St.Georgen
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 378 x 187 x 310 mm / 14.9 x 7.4 x 12.2 inch
Notes

Phono-Chassis = 3420/4. mit Plattenspieler 3430 PE; Umschaltung der 4 Geschwindigkeiten mit Drehknopf. Tonabnehmer Duplo--Kristall-System mit je 1 Saphir für Normal- und Mikrorillen oder Duplo-Stereo-Kristall-System. Frequenzbereich 20-16'000 Hz bzw. 20-14'000 Hz. Spannung für 50 oder 60 Hz sind nur in den beiden letzten Katalogen erwähnt.

NF-Teil 3,5 W-Verstärker; 1 Lautsprecher PDYN 21 x 15,5 cm.

Vorgängermodell PE Musical 3V von 1958/59 hat Plattenspieler-Chassis 3420 statt 3430 und nur Kristallsystem PE10, im Jahr darauf aber 3430 PE mit Kristallsystem PE20.

Siehe auch davor Vorgängermodell PE Musical 3V (1957/58) mit Röhren EF94 und EL90. Dieses Modell findet man im VDRG erstmals für 1958/59 auf Seite B52. Im Grosshandelskatalog VDRG 1962/63 sind die Nachfolger die PE Musical 20, 20B, 20BN, 30, 40 und 50 plus Stereo-Plattenspieler-Verstärkerkoffer 330 und 660.

Net weight (2.2 lb = 1 kg) 6.8 kg / 14 lb 15.6 oz (14.978 lb)
Price in first year of sale 239.00 DM
External source of data Erb
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in HdB d.Rdf-& Ferns-GrH 1960/61 (VDRG Seite B54 Preis 239,50; 3VS mit Stereoanschlusskabel = 257,50.)
Literature/Schematics (1) HdB d.Rdf-& Ferns-GrH 1961/62 (VDRG Seite B74 wie für 1960/61)
Literature/Schematics (2) HdB d.Rdf-& Ferns-GrH 1959/60 (VDRG Seite B56)
