• Pays
• Etats-Unis

• Fabricant / Marque
• Philco, Philadelphia Stg. Batt. Co.; USA

• Année
• 1941/1942

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 98180

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 10

• Lampes / Tubes
• 7C5 XXL 7B7 7B7 7C6 7C6 7A4 7C5 7C5 5Y4G

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Gammes d'ondes
• PO et 2 x OC

• Particularités
• Tourne disque avec changeur

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 115 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 12 inch = 30.5 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 42-1011PW Radio-Phonograph - Philco, Philadelphia Stg. Batt

• Forme
• Console avec des boutons-poussoirs

• Remarques
• Model 42-1011PM has a mahogany cabinet; 42-1011PW has a walnut cabinet. Both models have ten pushbuttons for automatic tuning and use Philco's "Beam of Light" phonograph pickup with an automatic turntable. The phonograph operates at two speeds: 78 RPM for standard records, and a slow speed (33.3 - 39 RPM). Turntable has stroboscopic speed indicator. Models 42-1010P, 42-1011PM, and 42-1011PW are similar except for cabinet.

• Prix de mise sur le marché
• 180.00 $

• Source du schéma
• Rider's Perpetual, Volume 13 = 1942 and before

• Littérature
• Philco Radio 1928-1942

• Schémathèque (1)
• Philco 1942 RMS Year Book

• Schémathèque (2)
• Pre-War Consoles

• Schémathèque (3)

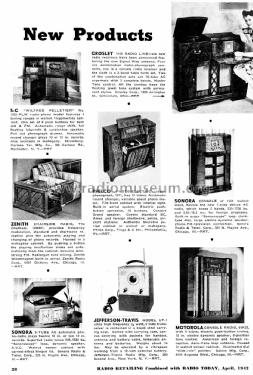

• Radio Retailing (Radio & Television R.) (April 1942.)

• Auteur
• Modèle crée par Gidi Verheijen. Voir les propositions de modification pour les contributeurs supplémentaires.
