53-U2266 Ch= 91, J-2 Code 128

• País
• Estados Unidos

• Fabricante / Marca
• Philco, Philadelphia Stg. Batt. Co.; USA

• Año
• 1953

• Categoría
• Televisión (TV) o monitor

• Radiomuseum.org ID
• 254327

• Imágenes
• Esquemas

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 22

• Válvulas
• 6BQ7 or 6BZ7 12AZ7 6CB6 6CB6 6CB6 6CB6 6U8 6AQ5 6BA6 6AU6 6T8 6V6GT 6AU6 12AU7 12AU7 12BH7 6AL5 12AU7 6BQ6GT 6AX4GT 1B3GT 21EP4A

• Principio principal
• Superheterodino con paso previo de RF

• Gama de ondas
• VHF/UHF (see notes for details)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 60 cycles, 117 Volt

• Altavoz
• Altavoz dinámico. Se desconoce si a imán permanente o electroimán.

• de Radiomuseum.org
• Modelo: 53-U2266 Ch= 91, J-2 [Code 128] - Philco, Philadelphia Stg. Batt

• Anotaciones

• The Philco 53-U2266 is a 21" b/w TV with US standard VHF Tuner channels 2 thru 13. Equipped with RF chassis 91, Deflection chassis J-2 and picture tube 21EP4A.


  The 53-U2266 was available with the following chassis:

  Model	RF Chassis	Deflection Chassis	Code Designation

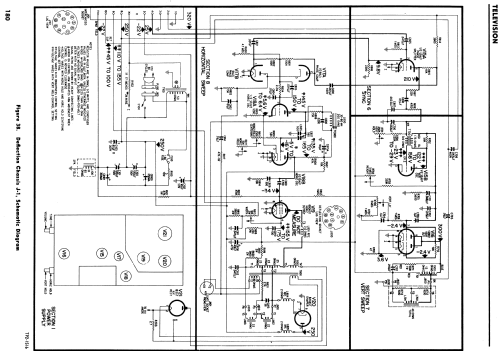

  53-U2266	91	J-1	Code 126
  53-U2266	91	J-2	Code 128



• Documentación / Esquemas (1)
• - - Manufacturers Literature (Philco Television Yearbook - 1953 Pages 163-192)
