19AB576 /00; Philips - Österreich (ID = 587978) Radio

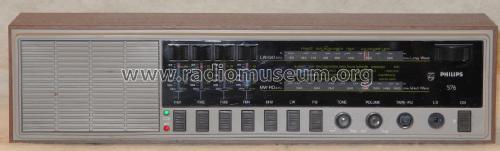

Philips - Österreich: 19AB576 /00 [Radio] ID = 587978 933x318
Select picture or schematic to display from thumbnails on the right and click for download.
For model 19AB576 /00, Philips - Österreich

Country:  Austria
Manufacturer / Brand:  Philips - Österreich
Year: 1980 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 8: BF324 BF495 BF495 BC547 BF495 BF494 BF495 BC547 TBA120 TDA1011 UA78C08U
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: 19AB576 /00 - Philips - Österreich
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 533 x 140 x 150 mm / 21 x 5.5 x 5.9 inch
Notes

Modell ist weitgehend baugleich mit Hornyphon 576.
Tonabnehmer und Zusatzlautsprecherbuchse frontseitig, grüne LED als Abstimmanzeige, vier UKW Stationstasten abstimmbar.

IF IC: TBA120S

Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Hugo Sneyers. See "Data change" for further contributors.
