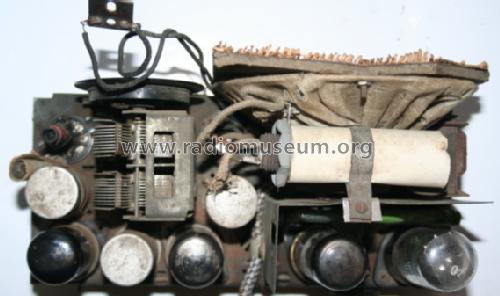

Philetta II 204U-37; Philips; Eindhoven (ID = 391880) Radio Philetta II 204U-37; Philips; Eindhoven (ID = 720186) Radio
Philetta II 204U-37; Philips; Eindhoven (ID = 720187) Radio Philetta II 204U-37; Philips; Eindhoven (ID = 720188) Radio
Use red slider bar for more.
Philetta II 204U-37; Philips; Eindhoven (ID = 391879) Radio
Philips; Eindhoven: Philetta II 204U-37 [Radio] ID = 391879 513x333
Select picture or schematic to display from thumbnails on the right and click for download.
For model Philetta II 204U-37 Lüftungsschlitze, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1941/1942 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Super-Heterodyne (Super in general); ZF/IF 452 kHz; 2 AF stage(s); Export model
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage AC/DC-set / 150; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Philetta II 204U-37 [Lüftungsschlitze] - Philips; Eindhoven tubes
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 280 x 160 x 130 mm / 11 x 6.3 x 5.1 inch
Notes

Die Ausführung 204U-37 betrifft ein Exportmodell für die Balkan-Länder (mit Abstimmskala für diese Bestimmung) und hat einen abweichenden Netzteil für Spannungen von 150 und 220 V (siehe auch Bemerkung in der Kundendienstanleitung). Der Spannungswähler-Knopf wurde deswegen mit einem angepassten Aufkleber mit den Spannungen 150 und 220 V versehen (fehlt manchmal).

204U-Modelle gibt es in Gehäusen ohne Lüftungsöffnungen, mit Lüftungslöchern oder mit Lüftungsschlitzen. Bis heute sind für den 204U-37 nur Gehäuse ohne Lüftungsöffnungen oder mit Lüftungsschlitzen nachgewiesen.

Net weight (2.2 lb = 1 kg) 2.7 kg / 5 lb 15.2 oz (5.947 lb)
Source of data -- Original-techn. papers.

Model page created by Jürgen Bauch. See "Data change" for further contributors.
