22RR522 /00R /19R; Philips Belgium (ID = 1424938) Radio

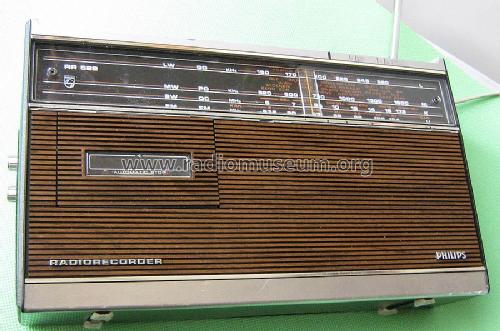

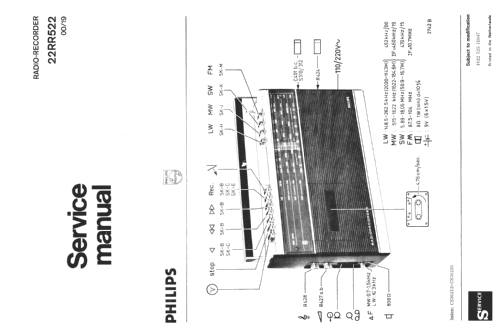

Philips Belgium: 22RR522 /00R /19R [Radio] ID = 1424938 930x743
Select picture or schematic to display from thumbnails on the right and click for download.
For model 22RR522 /00R /19R, Philips Belgium (Belgien)

Country:  Belgium
Manufacturer / Brand:  Philips Belgium (Belgien)
Year: 1973/1974 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 21:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Cassette-Recorder or -Player
Power type and voltage Line / Batteries (any type) / 110-127; 220-240/ 6 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 11 cm = 4.3 inch
Power out 2 W (unknown quality)
from Radiomuseum.org Model: 22RR522 /00R /19R - Philips Belgium Belgien
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 356 x 210 x 90 mm / 14 x 8.3 x 3.5 inch
Notes

Frequency ranges:
LW 150 - 260 kHz
MW 520 - 1605 kHz
SW 5,95 - 17,9 Mhz, 16,8 - 50,4 m
FM 87,5 - 104 MHz.
Fine tuning for shortwave.
Ferrite antenna 198 mm

Versions:  /00 IF=452 kHz, /15 IF=470 kHz and /19 IF=460 kHz.

The letter R in the version designation relates to the color.

Net weight (2.2 lb = 1 kg) 3.2 kg / 7 lb 0.8 oz (7.048 lb)
Mentioned in -- Original-techn. papers. (Catalog Philips audio NL 1973 and 1974)

Model page created by Felice Nicolini. See "Data change" for further contributors.



All listed radios etc. from Philips Belgium (Belgien)
Here you find 458 models, 437 with images and 265 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Belgium: 22RR522 /00R /19R
Threads: 1 | Posts: 2
Hits: 1163     Replies: 1
philips: 22RR522/OOR Von den Toten zu den Lebenden
Bruce Cohen
27.Aug.15
  1

Mein Philips RR522/00R kommt aus dem Abfall-Container eines Ramschladens. Der Techniker hat gerade das Anschlusskabel abgeschnitten und das Radio in den Container geworfen: Es tut nichts mehr.



Zuhause stellt sich heraus: der Tonband-Motor läuft an. Der Endverstärker läuft. Natürlich sind die Riemen nur noch Gummi-Sauce. Der Radioteil ist aber wahr und wahrhaftig völlig stumm.

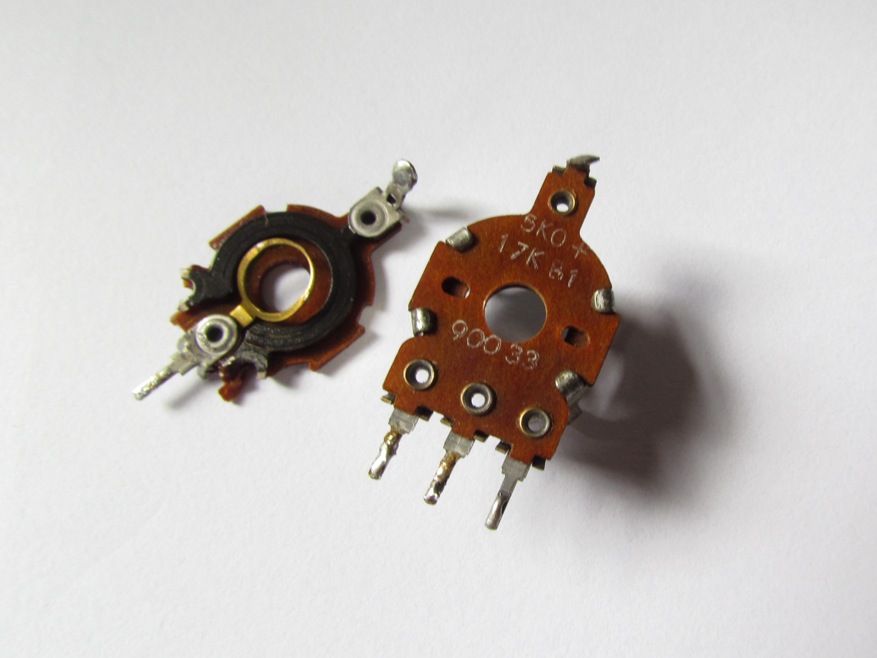

Bekommt der Radioteil überhaupt Strom? - Den bekommt er nicht, ein Umschalter in einer DIN-Buchse ist gesprungen. Das ist mit einem leichten Verbiegen des Schaltbleches geregelt. Jetzt ist Strom da, aber doch kein Empfang. Allerdings entsteht nun beim Drücken der Bereichstasten plötzlich Geräusch, und kurz ist UKW-Empfang da: auf Vollleistung! Nachlöten aller Anschlusspunkte von Schalter SK-M (FM) führt zu bleibendem Empfang, auf allen Bereichen. Alles immer bei Vollleistung. Der Verdacht fällt auf den Potentiometer, ein 5kOhm & 17kOhm Regler. So etwas muss sehr selten sein. Zufällig findet sich aber ein solcher im Fundus, in Stereo-Ausführung; scheinbar ist dieser Wert doch ganz häufig bei Philips. Den Potentiometer zerlegt und die Leiterplatte ausgebaut, sie in meinen Regler gesteckt. Jetzt kann bei meinem Radio die Lautstärke leiser gestellt werden.



Zum Schluss noch die Antenne repariert: aus zwei Stücken mache - unter Einbusse von anderthalb Gliedern - wieder eine ganze Antenne. Das Radio läuft wieder, es ist von den Toten zu den Lebenden zurückgekehrt.

Attachments

Gidi Verheijen
28.Aug.15
  2

Guten Tag Bruce,

Herzlichen Glückwunsch zum positiven Ergebnis.

Ihr Modell gibt es bereits in RMorg als Philips Modell 22RR522 /19R. Ich habe gerade vorgeschlagen die Modell-Seite mit der Ausführung 00R zu ergänzen.

Die Ausführungen /00R und /19R unterscheiden sich nur in der MF (452 bzw. 460 kHz).

Bitte laden Sie Bilder von Ihrem Gerät zur genannten Modell-Seite hoch.

Ein Forum-Moderator wird wahrscheinlich diese Diskussion zu dieser Modell-Seite verschieben.



MfG,

Gidi Verheijen
