2510; Philips; Eindhoven (ID = 2577358) Radio
Philips; Eindhoven: 2510 [Radio] ID = 2577358 1400x663
Select picture or schematic to display from thumbnails on the right and click for download.
For model 2510, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1928 Category: Broadcast Receiver - or past WW2 Tuner

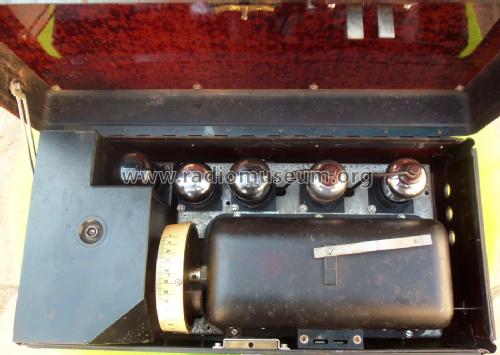

Valves / Tubes 5: E442 E442 E415 C443 506
Main principle TRF (Tuned-Radio-Frequency but use of regeneration unknown)
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Alternating Current supply (AC) / 220-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: 2510 - Philips; Eindhoven tubes
Material Various materials
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Notes Information taken from Maker information. Picture Nr.: 295.04
External source of data Radio Amateur Museum / Frans J.J. Driesens + ISBN 90-76014-04-3.
Source of data Opkomst van de Nederlandse Radio
Literature/Schematics (1) N.Z.V.R.S Bulletin May 1991


All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4976 models, 4168 with images and 3322 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips; Eindhoven: 2510
Threads: 2 | Posts: 15
Hits: 2535     Replies: 2
philips: PHILIPS 2510
José Bustos
11.Sep.08
  1



Hi everybody:

I bought this beatiful radio many years ago but unfortunately has a cutted C443 (output tube).
I tried to obtain a good one but it is hard to find and expensive to me.
Finally I decided to replace this tube with transitors (awful solution but no way). Would you someone give me hints, also a schematic to get it?

The idea is to build a small transistorized amplifier in order to substitute the operation of the C443 output tube, using the voltages provided for  the radio (there are 4VAC or 300 VDC), and install it at the bottom of the chassis (hide). The exhausted tube will be on the right place.

I enclosed the Philips 2510 schematic taken from RMorg.

I really want this old radio playing again!!!

Thank you very much in advance.

José

Attachments

Henning Oelkers
11.Sep.08
  2

Hi, José,

if You are not able to obtain the requested Tube, or if it's just too expensive, then You may wish to use a modern Type Tube instead.

There is a "PL95", designed for AF Output Amplifier, used in TV Sets . The Heater is 4,5 Volts / 0,3 Amp, this shoud work in Your Radio. The Grid Voltage needs to be adjusted to have the correct Anode Current.

You may try to find such Tube at Your prefered Tube Dealer. If You cannot find this Toube, then i have a few used ones, which i can ship to You, if You like.

If You need further Assistance, please let me know.

Best Regards from Germany,

Henning

The

José Bustos
12.Sep.08
  3

Hi Henning:

Thanks for your kind and soon answer.

Yes, it is an option. I used a 42 tube and works good (on despite of the heather voltage).

But I would like putting the old tube keeping the originality of the radio, and install an hidden transistorized amplifier (at bottom of the chassis).

Thanks again.

José from Chile




Hits: 3468     Replies: 11
philips: PHILIPS 2510;
José Bustos
27.Aug.08
  1

Buenos días a todos:

Antes que todo, agradezco a Mario Coelho, por sus recomendaciones para publicar correctamente este post en inglés y en español.

Compré esta hermosa radio muchos años atrás, pero desafortunadamente tiene la válvula de salida C443 cortada.

Intenté obtener una en buen estado, pero es difícil encontrar y muy cara para mi.

Finalmente decidí reemplazarla con transistores (no es lo deseable, pero no tengo otro modo). Agradecería vuestras recomendaciones y también un esquemático para lograr esto.

La idea es construir un pequeño amplificador transistorizado para sustituir la operación de la C443, usando los voltajes entregados por la radio (existen 4VAC o 300 VDC), e instalarlo abajo del chassis (oculto). La válvula en mal estado la pondré en su lugar correspondiente, cumpliendo funciones sólo de originalidad.

Adjunto el esquemático de la Philips 2510 obtenido de RMorg.

Realmente deseo que esta radio funcione nuevamente!!

Muchas gracias por vuestra ayuda.

José







Attachments

José Bustos
08.Sep.08
  2

Hi everybody:

Just for clarify my enclosed inquire.

The idea is to build a small transistorized amplifier in order to substitute the operation of the C443 output tube, using the voltages provided for  the radio (there are 4VAC or 150 VDC), and install it at the bottom of the chassis (hide). The exhausted tube will be on the right place.

Thanks for your help.

José







Mario Coelho
09.Sep.08
  3

Estimado José Bustos,

Este su articulo ha sido escrito en inglês pero se presentó en el Foro español. See the flag.

¿por qué no cambia el para el foro en Inglês que puede ser leído por los miembros del idioma Inglés?

Saludos cordialles,

Mário Coelho
José Bustos
11.Sep.08
  4

Dear Mario:

Must I write again the post and select the english languaje? If yes, we will have 2 post with the same title. No problem?

Thank you for your help and interest.

José







Mario Coelho
11.Sep.08
  5
Estimado José Bustos

Le sugiero que haga una copia de su artículo en un nuevo foro que aún no se han abierto en Inglés y luego hay que modificar el texto de la presente foro para español  (en edit ,arriba a su derecha).
No hay problema com los titulos porque son foros distintos.
Saludos desde Portugal
Mário
José Bustos
12.Sep.08
  6

Estimado Mario:

He seguido tus útiles recomendaciones.

Muchas gracias por tu interés y preocupación.

José desde Chile

Jose Antonio Gonzalez-Ruiz
16.Sep.08
  7

Hola Jose, que tal?



Mira este enlace por si te puede ayudar:

http://img522.imageshack.us/my.php?image=c443lz4.jpg

No la he probado, pero si lo pruebas, ya nos diras.



Saludos

Jose Antonio Gonzalez-Ruiz
16.Sep.08
  8

Hola de nuevo.



Tambien te recomiendo este otro enlace:

http://www.cfp-radio.com/



Ahi lo que te venden es una valvula nueva, pero que hace las funciones de una antigua, y con el zocalo de la valvula antigua.

Yo les compre para mi philips 2514 una equivalente de la B443 y la verdad es que muy bien.



Ya nos diras y suerte!!

José Bustos
19.Sep.08
  9

Hola José Antonio:

Muchas gracias por tu interés y colaboración.

La página con  el esquemático para reemplazo del C443 se ve muy interesante y en la línea de lo que quiero hacer. Intentaré encontrar el IC y el transistor (o equivalentes) en el mercado local para probarlo.

Apenas tenga novedades te informaré.

A propósito, ¿cómo conseguiste este esquemático?

Gracias de nuevo y saludos fraternos desde Chile.

José

Jose Antonio Gonzalez-Ruiz
19.Sep.08
  10

Hola Jose.

Aqui en España funciona ademas del foro de RMorg, otro mas, el de Elvalvulas:

http://www.elvalvulas.com/forum/

Es un foro tambien muy interesante. Te has de dar de alta para entrar, pero es gratis.

De ahi lo busqué.



Ya nos dirás.

Saludos

José Bustos
03.Oct.08
  11

José Antonio:

Seguí tus recomendaciones y en El Válvulas me ayudó jbesora. Él me envió un esquemático de un circuito que funcionó muy bien. Es en base a dos transistores, algunos condensadores y resistencias.

La radio está tocando después de muchos años.

Muchas gracias y saludos,

José



Jose Antonio Gonzalez-Ruiz
06.Oct.08
  12

Hola Jose.

Pues me alegro de que te haya servido la informacion y que te funcione el aparato, que era lo importante.



Saludos.
