2634
|
|
||||
|
Brand
|
Deutsche Philips-Ges. | ||||
|---|---|---|---|---|---|
| Year: 1931/1932 | Category: Broadcast Receiver - or past WW2 Tuner | ||||
| Valves / Tubes | 4: E442 E424 B443 506 |
| Main principle | TRF without regeneration; 1 Special; 1 AF stage(s) |
|---|---|
| Tuned circuits | 2 AM circuit(s) |
| Wave bands | Broadcast (MW) and Long Wave. |
| Details | |
| Power type and voltage | Alternating Current supply (AC) / 103-253 Volt |

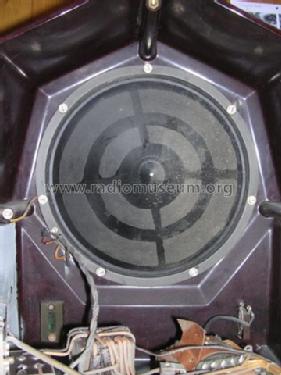

| Loudspeaker | Magnetic loudspeaker (reed) of high quality (4 magnet poles). |
| Power out | |
| from Radiomuseum.org | Model: 2634 - Philips Radios - Deutschland |
| Material | Bakelite case |

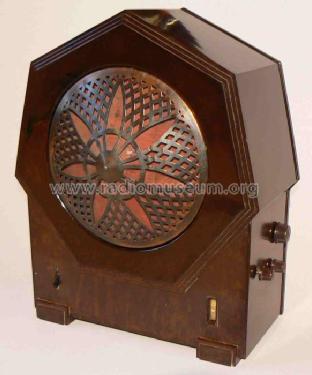

| Shape | Tablemodel, high profile (upright - NOT Cathedral nor decorative). |
| Dimensions (WHD) | 380 x 470 x 175 mm / 15 x 18.5 x 6.9 inch |
| Notes | LS=2034; auch für nur 225V Bis zum Abschluss eines Gerätevertrages zwischen Telefunken und Philips (24. November 1931) war es Philips nicht erlaubt Rundfunkgeräte in Deutschland herzustellen. Philips-Geräte die bis dann in Deutschland verkauft wurden, sind in den Niederlanden hergestellt worden. Lorenz hat in diesen Jahren aber einige Philips-Modelle (wie Paladin) ohne Röhren importiert und mit Telefunken-Röhren in Deutschland verkauft. |
| Net weight (2.2 lb = 1 kg) | 12 kg / 26 lb 6.9 oz (26.432 lb) |
| Source of data | Radiokatalog Band 1, Ernst Erb |
| Mentioned in | Apparatenblad Philips (5101) |
| Picture reference | Das Modell ist im «Radiokatalog» (Erb) abgebildet. |
All listed radios etc. from Philips Radios - Deutschland
Here you find 2516 models, 2238 with images and 1528 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
|
Hits: 1887 Replies: 1
philips: 2634;
|
|
|
Justo Puertas-Paule
08.Jun.14 |
1
Radio Philips tipo 2634 Caja y tapa de baquelita,monta la E442+E424+B443 + Rectificadora 506 es de los años 1930-1932 Alemana Tengo el manual + esquemas+dibujo,propiedad de Philips, si alguien lo pide se le puede adjuntar fotocopia fechada en 1.932 |
|
Carlos Insa Gracia
25.Oct.14 |
2
Hola que tal? A mi me iria bien este esquema si está en español,pues tengo este aparato. ¿Cómo me lo puedes hacer llegar? un cordial saludo. carlos insa |
