456A-32

• Paese
• Olanda

• Produttore / Marca
• Philips; Eindhoven (tubes international!); Miniwatt

• Anno
• 1936/1937

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 138206

• Immagini

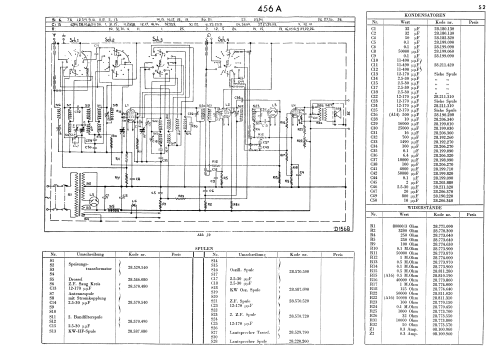

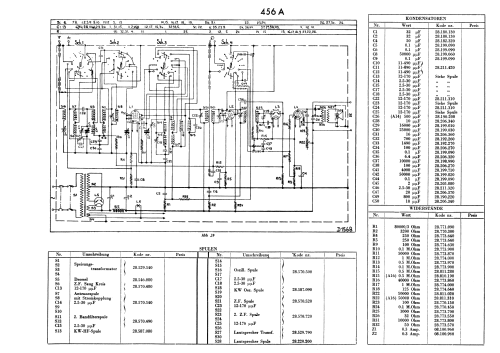

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• AK2 AF3 AB2 AL4 AZ1

• Principio generale
• Supereterodina (in generale); ZF/IF 125 kHz

• N. di circuiti accordati
• 7 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 108-250 Volt

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 456A-32 - Philips; Eindhoven tubes

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 420 x 360 x 270 mm / 16.5 x 14.2 x 10.6 inch

• Peso netto
• 11.5 kg / 25 lb 5.3 oz (25.33 lb)

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Wolfgang Bauer. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 5273 modelli, di cui 4421 con immagini e 3459 con schemi.
