759A

Philips Radios - Deutschland

Données
Forum
Images
Collections

  • Année
  • 1941/1942
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 7169
    • Brand: Deutsche Philips-Ges.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 4
  • Principe général
  • Super hétérodyne (en général)
  • Circuits accordés
  • 7 Circuits MA (AM)
  • Gammes d'ondes
  • PO, GO et OC
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 127/220 Volt
  • Haut-parleur
  • HP dynamique à électro-aimant (électrodynamique)
  • Matière
  • Boitier en bois
  • De Radiomuseum.org
  • Modèle: 759A - Philips Radios - Deutschland
  • Forme
  • Modèle de table profil bas (grand modèle).
  • Remarques

  • Siehe auch Aetherkruiser/Van der Heem AK1411 und Erres KY410.

  • Source
  • Radiokatalog Band 1, Ernst Erb
  • Source du schéma
  • Röhren in FS-Bestückungstabellen

 Collections | Musées | Littérature

Collections

Le modèle fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Philips Radios -: 759A

Discussions: 1 | Publications: 1

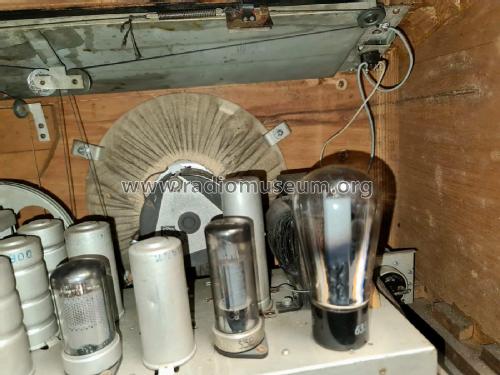

Ein Änderungsvorschlag für das Modell Philips 759A aus 1941/1942 verwies auf die Verwendung einer „uralten“ Gleichrichterröhre 1823. Dieses Gerät bildet somit keine Ausnahme; während des Zweiten Weltkriegs waren Dutzende von Geräten mit dieser Gleichrichterröhre ausgestattet.

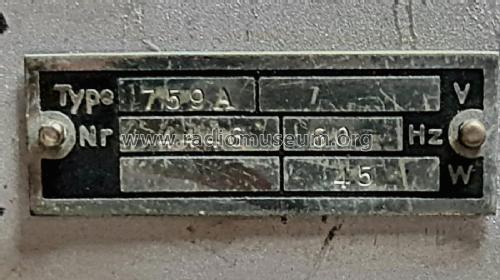

Bei diesem Gerät gibt es übrigens etwas Besonderes zu beachten. Dieses Modell wurde damals im Auftrag von Philips von der niederländischen Firma Van der Heem hergestellt. Dieser Hersteller produzierte jahrelang auch die Geräte für die Marken Erres und Aetherkruiser. Das Typenschild, das auf die Modellseite des 759A hochgeladen wurde, ist identisch mit den Typenschildern, die Van der Heem im Zeitraum 1938–1946 für Erres- und Aetherkruiser-Geräte verwendete. Siehe unten das betreffende Typenschild und (als Beispiel) das eines Erres KY197 aus den Jahren 1940/1941.

     Philips 759A

    Erres KY197



Für eine Produktion des Philips 759A in Deutschland habe ich allerdings keine Hinweise.

Gidi Verheijen, 30.Apr.26
