Aachen-Super (Philetta) 208U-01

Aachen-Super 208U-01; Philips Radios - (ID = 5073) Radio

Aachen-Super 208U-01; Philips Radios - (ID = 5070) Radio

Aachen-Super 208U-01; Philips Radios - (ID = 418648) Radio
Aachen-Super 208U-01; Philips Radios - (ID = 499503) Radio
Use red slider bar for more.
Aachen-Super 208U-01; Philips Radios - (ID = 499503) Radio
Philips Radios -: Aachen-Super 208U-01 [Radio] ID = 499503 394x307
Select picture or schematic to display from thumbnails on the right and click for download.
For model Aachen-Super (Philetta) 208U-01, Philips Radios - Deutschland:

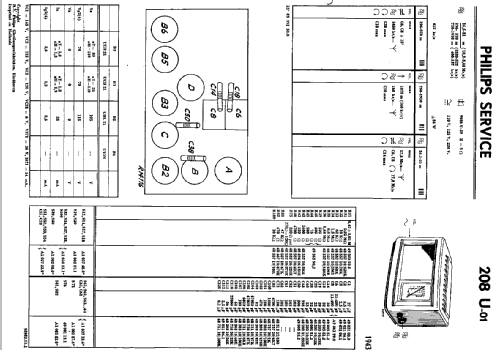

Bild aus Servicedoku.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1943 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage AC/DC-set / 110; 125; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Aachen-Super 208U-01 - Philips Radios - Deutschland
Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Notes Siehe auch die Variante "neu" und die 208U-37/47, 208U-10/46 etc. Info EE: Der Philips Aachen-Super 208U entstand nicht gleichzeitig mit dem Philips 203U und 204U, sondern Jahre später. Für 208U siehe auch das Nachkriegsmodell von 1948. Das Philips Service-Blatt 93953.11.1 von Philips Eindhoven für den 208U-01 zeigt das Jahr 1943 mit Spannungen 110V, 125V und 220V bei 34 Watt Verbrauchsleistung. Der Lautsprecher des 208U-01 ist als 9686U-50 mit Z = 5 Ohm angegeben. Die Empfangsbereiche sind 16,5-51 m (18,2-5,88 MHz) für KW, 196-570 m (1530-522 KHz) für MW und 750-1910 m (400-157 KHz) für LW. Die Strichzeichnung des U208U-01 zeigt an den Seiten senkrechte leichte Vertiefungen wärend die Fotos von Geräten eine flache Seite mit wenigen feinen Querstreifen zeigen.
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
