B3X90U /00C /00K; Philips; Eindhoven (ID = 828381) Radio

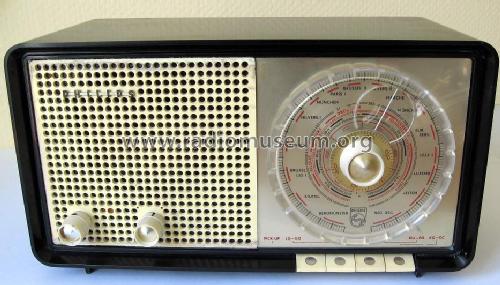

Philips; Eindhoven: B3X90U /00C /00K [Radio] ID = 828381 933x532
Seleziona le anteprime di foto e schemi a destra per ingrandirle, e clicca qui sopra per il download.
For model B3X90U /00C /00K, Philips; Eindhoven (tubes international!); Miniwatt

Paese:  Olanda
Produttore / Marca:  Philips; Eindhoven (tubes international!); Miniwatt
Anno: 1959/1960 Categoria: Radio (o sintonizzatore del dopoguerra WW2)
Valvole 5: UCH81 UF89 UBC81 UL84 UY42
Principio generale Supereterodina (in generale); ZF/IF 452 kHz; 2 Stadi BF
N. di circuiti accordati 6 Circuiti Mod. Amp. (AM)
Gamme d'onda Onde medie (OM), lunghe (OL) e corte (OC).
Particolarità
Tensioni di funzionamento Alimentazione universale (doppia: CC/CA) / 110-127; 220 Volt
Altoparlante AP magnetodinamico (magnete permanente e bobina mobile) / Ø 11 cm = 4.3 inch
Potenza d'uscita
Radiomuseum.org Modello: B3X90U /00C /00K - Philips; Eindhoven tubes
Materiali Bachelite
Forma Soprammobile con pulsantiera/tastiera.
Dimensioni (LxAxP) 328 x 183 x 155 mm / 12.9 x 7.2 x 6.1 inch
Annotazioni
3 cabinet colors: /xxC = white; /xxF = green ; /xxK = creme.

AM radio with built-in ferroceptor:
  • LW: 150 - 260 kHz.
  • BC: 517 - 1622 kHz.
  • SW: 5,94 - 18,1 MHz.
Loudspeaker AD2500X.
Dial lamp: 8009D-07 (6.3V / 250mA).
Fonte esterna dei dati Erb
Letteratura / Schemi (1) -- Original-techn. papers.


Elenco delle radio e altri apparecchi della Philips; Eindhoven (tubes international!); Miniwatt
In questo link sono elencati 4997 modelli, di cui 4182 con immagini e 3337 con schemi.






Discussioni nel forum su questo modello
Philips; Eindhoven: B3X90U /00C /00K
Argomenti: 1 | Articoli: 2
Visite: 2092     Risposte: 1
philips: B3X90U;
Alain Mausen
03.May.05
  1 Das Gehäuse ist aus Bakelitt.
Herbert Odermatt † 26.Nov.05
04.May.05
  2 Grüezi Herr Mausen

Sie können es auch einfacher haben.
Wenn Sie künftig Ihre Angaben bei vorhandenen Modellen unten rechts direkt auf "Änderungsvorschlag anbringen" eingeben, werden diese direkt auf dem Datenblatt notiert.

Freundliche Grüsse, Herbert Odermatt

PS: Vielen Dank Arpad für Deinen Hinweis ;-)
