• Year
  • 1965/1966
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29913

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 11
  • Number of Transistors
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 452/10700 kHz; 4 AF stage(s)
  • Tuned circuits
  • 6 AM circuit(s)     15 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 125; 220 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 10 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: B8X52A /00 - Philips; Eindhoven tubes
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 650 x 275 x 240 mm / 25.6 x 10.8 x 9.4 inch
  • Notes
  • AM radio with built-in ferroceptor:
    • LW: 150 - 260 kHz.
    • BC: 517 - 1612 kHz.
    • SW: 5,95 - 12,2 MHz.
    FM stereo radio with dipole antenna input: 87,5 - 104 MHz. (module 4822 211 01297).

    Amplifier: 2 x 5 W (external loudspeaker box KD1034).

    Light bulbs: 2 x 8045D (6.3V / 320mA).
    Diodes: 1x BA102, 2x OA79, 7x AA119, 1x B250C185.

    This radio has:
    Bass/treble controls.
    Equilizer settings (Concert, Speech, Jazz).
    Balance control (left/right).
    Mono/stereo switch.
    AFC on the FM band.
    Reverberation with intensity regulator.

    This radio has 2 magic eyes with the following function:
    • In AM only the right one works.
    • In FM the right one serves as tuning indicator, the left one as stereo indicator.



  • Literature/Schematics (1)
  • -- Original-techn. papers.
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips; Eindhoven: B8X52A /00

Threads: 1 | Posts: 1

Ein Sammlerkollege übergab mir dieses Gerät mit der Bemerkung, es sei defekt. Tatsächlich zeigte sich nach Reinigung der Kontakte, dass das Gerät im AM-Bereich gut, auf FM nicht funktionierte. Auch waren beide EM87 "blind" - zeigten ein schwaches, verwaschenes Leuchten. Das Prüfen der Röhren, welche für den UKW-Empfang zuständig sind, zeigte, dass diese noch im guten Bereich lagen. Auch die EM87 zeigten ein gutes Leuchtbild!

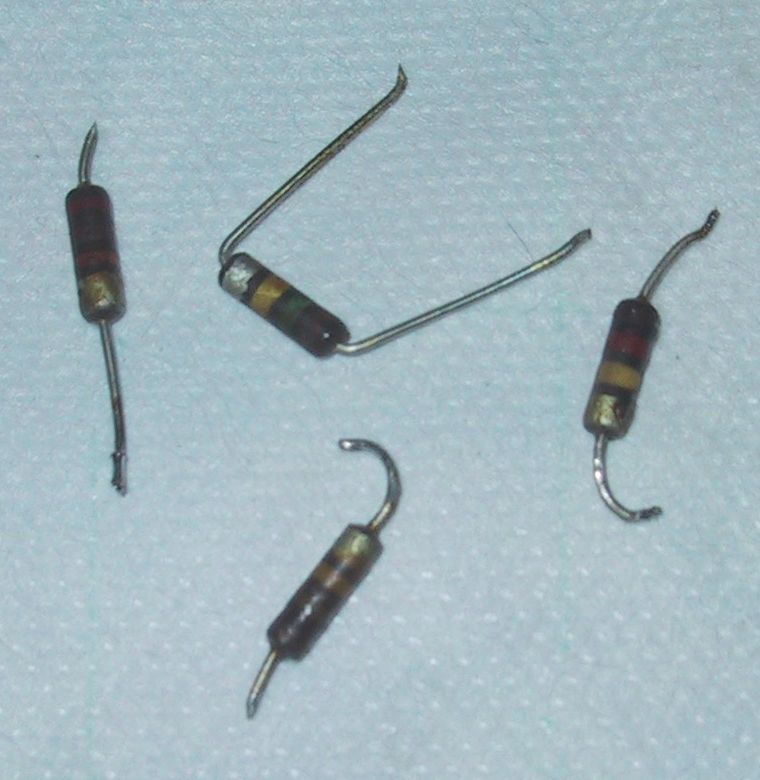

Alle Fehler konnten auf extrem hochohmig gewordene Widerstände zurückgeführt werden. Ausnahmslos alle der gleichen Bauart mit philipsuntypischer dunkelbrauner Grundfarbe hatten mindestens den zehnfachen Sollwert. Auch im UKW-Kästchen war ein solcher Widerstand, dessen Ersatz sich allerdings etwas zeitraubend gestaltete, da dieses ausgebaut werden muss, um an die Bauelemente an der Fassungsunterseite der ECC85 zu gelangen.

Attachments

Walter Haring, 20.Sep.05
