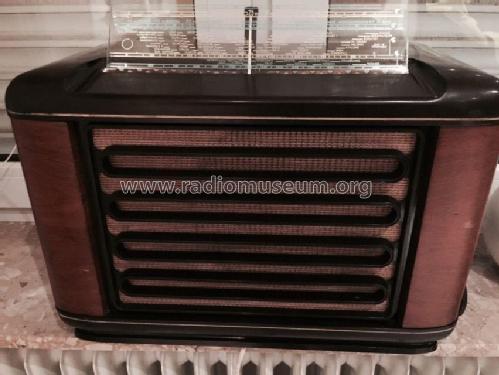

BX560A

Philips; Eindhoven (tubes international!); Miniwatt

Data
Forum
Pictures
Collections

  • Year
  • 1946/1947
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 29952

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superhet with RF-stage; ZF/IF 452 kHz; 2 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 19 cm = 7.5 inch
  • Power out
  • 4 W (unknown quality)
  • Material
  • Bakelite case
  • from Radiomuseum.org
  • Model: BX560A - Philips; Eindhoven tubes
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 505 x 325 x 230 mm / 19.9 x 12.8 x 9.1 inch
  • Notes
  • AM radio for external antenna:
    • LW: 150 - 417 kHz.
    • BC: 536 - 1622 kHz.
    • SW: 5,9 - 18,2 MHz.
    Loudspeaker:

    9636-05 or 9696-05 (both are 5Ω and have a soundwave diffuser).

    Dial lamps: 2x 8045D (E10, 6.3V/320mA).

  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 335.00 Hfl
  • Literature/Schematics (1)
  • -- Original-techn. papers. (Philips service documentatie)
  • Author
  • Model page created by Iven Müller. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

Museums

The model can be seen in the following museums.

 Forum

Forum contributions about this model: Philips; Eindhoven: BX560A

Threads: 1 | Posts: 4

Liebe Sammlerkollegen,

gestern bekam ich ein altes Philips Röhrengerät mit Bakelit Gehäuse (seitliche Holzblenden) geschenkt. Ich habe unter den im Gerät befindlichen Nummern kein passendes Ergebnis im Radiomuseum gefunden und möchte dieses Gerät gerne einbringen, wenn es evtl. noch nicht geführt wird.

Leider kenne ich mich mit Röhrengeräten nicht aus und möchte daher die werten Kollegen bitten, mir ein wenig bei der Identifizierung zu helfen. Leider ist auf der oben angerachten Glasskalenscheibe nichts mehr zu erkennen. Hinter der Skalenscheibe befindet sich ein Prisma(?), womit ich leider auch nicht allzuviel anzufangen weiß.

Das Gerät ist funktionsfähig und hat 3 Wellenbereiche, lässt sich seitlich umschalten.

Hier einge Fotos vom Gerät

Frontansicht  Frontansicht2  Innenansicht innen2 mit Prisma

Rückseite geschlossen und hier das Typenschild (ich habe die Zahlen zur besseren Kenntlichkeit deutlicher dazu geschrieben).

Ich bedanke mich im Voraus und wünsche einen besinnlichen Adventabend.

Beste Grüße, Rolf leonhardt



Rolf Leonhardt, 14.Dec.08
