EL3530 /10 /14 /17 /24

Philips - Österreich

Data

Forum

Pictures

Collections

Country
Austria

Manufacturer / Brand
Philips - Österreich

Year
1953 ??

Category
Sound/Video Recorder and/or Player

Radiomuseum.org ID
187202

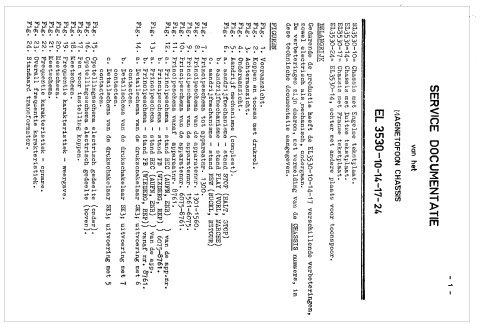

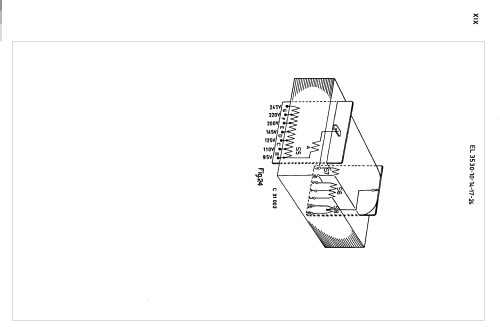

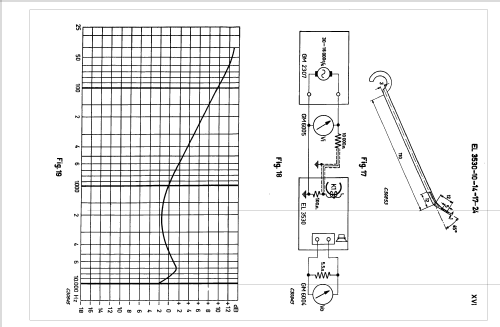

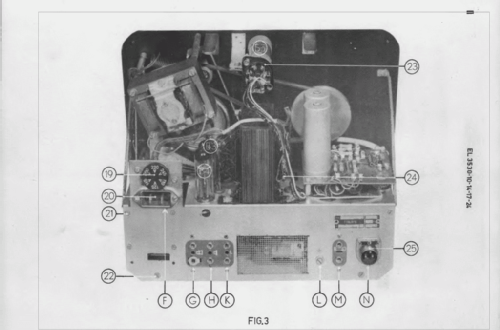

Schematics

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194747) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194750) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194749) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194755) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194756) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194757) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194758) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194759) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194760) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194761) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194762) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194763) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194764) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194754) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194753) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194752) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1194751) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (3)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 880597) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 880598) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 880599) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 880600) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 979937) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 979938) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (1)

EL3530 /10 /14 /17 /24; Philips - Österreich (ID = 1876959) R-Player — Philips - Österreich EL3530 /10 /14 /17 /24 (2)
eBay-Artikelnummer: 252066982498 hurpel10

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Number of Tubes
5

Valves / Tubes
EF40 EF42 EL41 AZ41 EM34

Main principle
Audio-Amplification

Wave bands
- without

Details
Tape Recorder

Power type and voltage
Alternating Current supply (AC) / 110; 125; 145; 200; 220; 245 Volt

Loudspeaker
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch

Power out
5 W (unknown quality)

Material
Leather / canvas / plastic - over other material

from Radiomuseum.org
Model: EL3530 /10 /14 /17 /24 - Philips - Österreich

Shape
Tablemodel, with any shape - general.

Dimensions (WHD)
500 x 370 x 200 mm / 19.7 x 14.6 x 7.9 inch

Notes
2 pistes, vitesse 9.5cm/s, diamètre des bobines 13cm, 1 moteur

Net weight (2.2 lb = 1 kg)
13 kg / 28 lb 10.1 oz (28.634 lb)

Literature/Schematics (1)
-- Original-techn. papers.

Author
Model page created by Christian Berthier. See "Data change" for further contributors.
