• Country
• Austria

• Manufacturer / Brand
• Philips - Österreich

• Year
• 1956 ?

• Category
• Medical Technology

• Radiomuseum.org ID
• 342525

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• OC70 OC70 OC70 OC71

• Main principle
• Audio-Amplification; 4 AF stage(s)

• Wave bands
• - without

• Details
• Hearing aid

• Power type and voltage
• Dry Batteries / AA: 1 x 1,5 / 2 x 1,3 / 3 x 1,3 Volt

• Loudspeaker
• - only for Earphone!

• Material
• Metal case

• from Radiomuseum.org
• Model: Hörgerät KL5500 - Philips - Österreich

• Shape
• Very small Portable or Pocket-Set (Handheld) < 8 inch.

• Dimensions (WHD)
• 64 x 70 x 20 mm / 2.5 x 2.8 x 0.8 inch

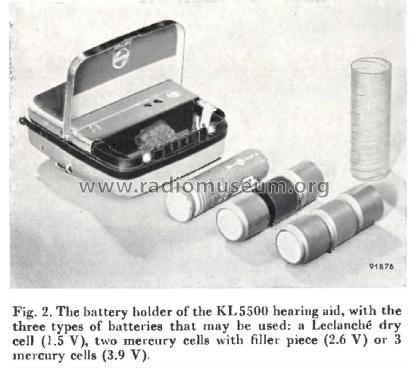

• Notes

• Integrierte Telefon- Mithörspule, Anschluss für externe Batterie, verchromtes Stahlblechgehäuse.

  Für die Speisung wird ein Batteriehalter verwendet, der geeignet ist für
   -  1 x AA Trockenbatterie von 1,5 V oder
   -  2 x Hg-Zelle von 1,3 V (2,6 V), mit Passstück, oder
   -  3 x Hg-Zelle von 1,3 V (3,9 V)

  Siehe auch das niederländische Modell KL5500.

• Net weight (2.2 lb = 1 kg)
• 0.113 kg / 0 lb 4 oz (0.249 lb)

• Mentioned in
• - - Manufacturers Literature (Philips Technical Review Vol. 19, 1957/58, No. 4, p.130-139)

• Author
• Model page created by Gidi Verheijen. See "Data change" for further contributors.
