IC2000 22IC2000; Philips; Eindhoven (ID = 683) Radio
Philips; Eindhoven: IC2000 22IC2000 [Radio] ID = 683 429x525
Select picture or schematic to display from thumbnails on the right and click for download.
For model IC2000 22IC2000, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1967–1969 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 3: BF195 N114OM TAA263 AC127 AC132 BA100
Main principle Superheterodyne (common); ZF/IF 452 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 3,6 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 6 cm = 2.4 inch
Power out 0.05 W (unknown quality)
from Radiomuseum.org Model: IC2000 22IC2000 - Philips; Eindhoven tubes
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 72 x 115 x 30 mm / 2.8 x 4.5 x 1.2 inch
Notes

ICs: N114OM, TAA263. Transistoren: BF195, AC127, AC132.
4 LC-Kreise und ein Keramik-Resonator.
Stromversorgung über eingebauten 3,6-V-NC-Akku; Netzbetrieb mit mitgeliefertem Netz-/Ladegerät möglich.

Vorstellung zur Deutschen Funkausstellung Berlin 1967.
Siehe auch ICR-100, das erste IC-Radio von Sony.

The IC2000 is the first IC-radio from Philips and it uses also 3 transistors: BF195, AC127 and AC132; 2 ICs: N114OM and TAA263. IC2000 came with box, small box for travelling plus cable and accumulator charging device.

Net weight (2.2 lb = 1 kg) 0.2 kg / 0 lb 7 oz (0.441 lb)
Price in first year of sale 98.00 DM
Source of data Handbuch VDRG 1968/1969 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkgeschichte der GFGF (Heft 86/1992, S. 250 ff.)

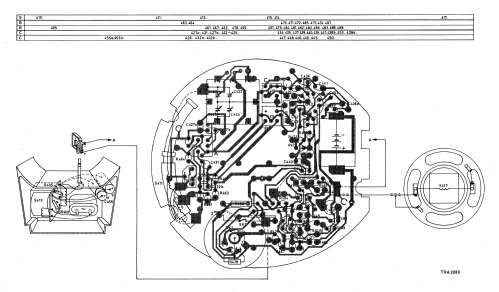

Literature/Schematics (1) Funkschau (Heft 20/1967, S.643 f.)
Literature/Schematics (2) -- Original-techn. papers.
Literature/Schematics (3) Funk-Technik (FT) (20/1967, S. 776 / Beschreibung, Schema)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet, das Copyright liegt beim Deutschen Rundfunk Museum (DRM), Berlin und beim Archiv-Verlag (AV). Sie finden eine grössere Abbildung und Schaltbild etc. bei der Loseblatt-Sammlung von DRM/AV.


All listed radios etc. from Philips; Eindhoven (tubes international!); Miniwatt
Here you find 4981 models, 4169 with images and 3324 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips; Eindhoven: IC2000 22IC2000
Threads: 2 | Posts: 8
Hits: 6020     Replies: 4
philips: (IC 2000) IC2000 (22);
Aren van Waarde
20.May.06
  1
Information on Philips IC2000

In a Dutch book which was written in March 1968 and which described recently introduced audio equipment with integrated circuits there is a chapter about this receiver.
The complete bibliographic reference is as follows:

J.Bron, "Geïntegreerde Schakelingen", Uitgeverij De Muiderkring N.V., Bussum 1968 (at that time there were not yet ISBN numbers...) Chapter J: "Philips IC2000", pages 40-43.

The chapter contains a complete schematic of the receiver (even the internal schematics of the 2 i.c.'s which were employed). The radio started with a self-oscillating mixer with a BF195 transistor, which was followed by 2 i.f. transformers and a ceramic filter, an i.f. amplifier with a N114OM i.c., finally the audio amplifier with TAA263, AC127 and AC132 plus BA114 bias diode. The receiver was fed by an inbuilt NiCd battery and a charger was provided.

The information in this book suggests that a date of origin of 1967 is probably correct. I do not believe it was already produced between 1962 and 1964.

If anyone is interested, I can send scans of the 4 pages in the book dealing with the IC2000.

Best regards from dark and rainy Holland,

Aren van Waarde
Leonardo Mureddu
23.May.06
  2 Dear Aren,
just one week ago I bought a IC2000 receiver, complete in every parts but not working. I would be very glad to receive all the possible information on it, because I think it could be the first (or one of the first) IC-based, rechargeable radio sets. I will write an article on that receiver, in Italian for my website. So, thanks for your kind offer. My e-mail address is: l.mureddu[A*T]tiscali.it.

Leonardo Mureddu, Cagliari (Sardinia), Italy
Jürgen Stichling
23.May.06
  3 Dear Aren van Waarde,

It would be great if you could upload the schematics to the model. For scanning and preparing the scan please follow this thread: http://www.radiomuseum.org/forum/schaltplaene_perfekt_mit_irfanview_398.html

Thank you in advance!

With best regards
Jürgen
Jürgen Stichling
23.May.06
  4 Dear Leonardo Mureddo,

It is great that you intend to write an article on the IC 2000. Writing in Italian is welcome in order to extend the non-German contents of RMorg. So it would be great if you upload your article to the model as well. Of course it would be also great to have it in addition translated to English, German or other RMorg languages :-)

Good progress in writing!

Best regards
Jürgen
Marc Gianella
25.May.06
  5

The german periodical Funkschau mentioned this set in the first october issue in 1967, nr. 19, in relation with an article about the TAA263 among other integrated circuits. The follwing issue nr. 20 gives a description of the Philips IC 2000 pocket radio, which has been introduced at the german fair Funkausstellung in 1967.The scheme from the article has been loaded to the model, incl. the circuits of the TAA263. The inside from the N1140M can be taken from the mentioned article above.

Respectfully, Marc Gianella


Funkschau erwähnt das Gerät 1967 im ersten Oktober Heft Nr. 19 im Zusammenhang mit der dort u.a. vorgestellten Integrierten Schaltung TAA263. Im folgenden Heft 20 erscheint ein Artikel über den Taschenempfänger IC 2000 von Philips, der an der Funkausstellung 1967 vorgestellt wurde.
Das dabei abgedruckte Schema sowie den ganzen Artikel habe ich zum Modell geladen. Ins Schema habe ich zusätzlich das Detail des TAA263 aus Heft 19 hineinkopiert, das Innenleben des N1140M kann aus dem Artikel entnommen werden.

Freundliche Grüsse, Marc Gianella

04.05.06:
TAA263 techn. Datasheet uploaded

Attachments


Hits: 2855     Replies: 2
philips: IC 2000; IC2000; IC-Radio von Philips - erstes
Ernst Erb
12.Jul.04
  1

Über dieses Radio gibt es die widersprüchlichsten Angaben betreffend dem Entstehungsjahr. So zeigt eine italienische Seite ein Gerät ausdrücklich als von 1967 stammend, gibt aber Produktion 1962 bis 1964 an und folgende Innereien:
due ic: N114 OM, TAA263; tre trans.: AC127, AC132, BF197; due diodi: BA100, BA114.

Ich habe provisorisch nun statt 1967-69 geändert auf 1963 ? 1969, da ich von anderen Internetquellen wieder auf solche frühere Daten gestossen bin - nicht wissend, ob einfach abgeschrieben wurde. Wir wollen's aber wissen!

Hat jemand gedruckte Unterlagen über das Modell mit Jahresangabe? Findet sich das Gerät in Katalogen? Danke für Antworten.



Lars Brötje
12.Jul.04
  2

Hallo,

das Gerät findet sich in der Funkschau-Neuheitentabelle 1968 (Funkschau 20/1968), 1967 ist es noch nicht enthalten. Zur genauen Bestückung gibt es außer der Anzahl (3 Transistoren,2 Dioden und dem Hinweis "integrierte Schaltung" keine Angaben.

P.S. Herr Abele gibt in seinem Buch "Historische Radios Band 1" 1967 als Entstehungsjahr an.

Gruß

Lars Brötje





Hans M. Knoll
12.Jul.04
  3

Hallo hier noch eine Meinung.

In der Funktechnik  von 1967 Heft 20 (2. Okt. Heft) steht ein Artikel.

Dort steht u. a. dass das geraet im Heft 18 , also 2.Sept Heft 1967 angkuendig wurde. ,

MfG Knoll
