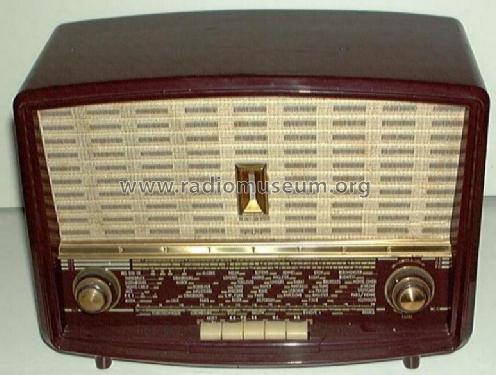

B4F70A /03; Philips France; (ID = 86483) Radio
Philips France;: B4F70A /03 [Radio] ID = 86483 774x585
Select picture or schematic to display from thumbnails on the right and click for download.
For model B4F70A /03, Philips France; Paris

Country:  France
Manufacturer / Brand:  Philips France; Paris
Year: 1960/1961 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECH81 EBF80 ECL82 EZ80 EM84
Main principle Super-Heterodyne (Super in general); ZF/IF 455 kHz
Wave bands Broadcast, Long Wave and 2 x Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: B4F70A /03 - Philips France; Paris
Material Bakelite case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 405 x 305 x 190 mm / 15.9 x 12 x 7.5 inch
Notes

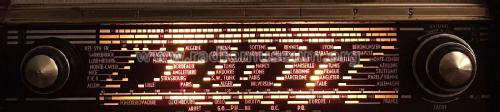

4 gammes d'ondes: GO de 1100 à 1950 m, PO de 185 à 572 m, OC de 16.5 à 51 m, et BE (bande étalée) de 47 à 50.5 m. Cadre ferrite integré orientable. Clavier 5 touches éclairés. Ampoules cadran 2 x 8045D/00 (6,3 V - 0,3 A).

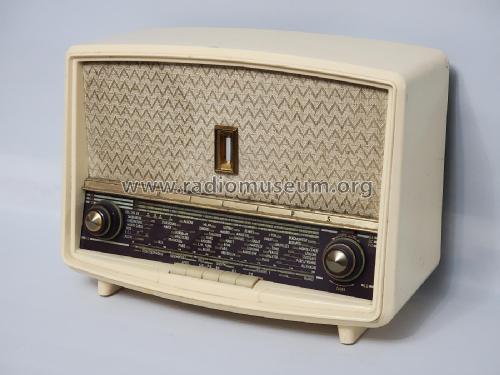

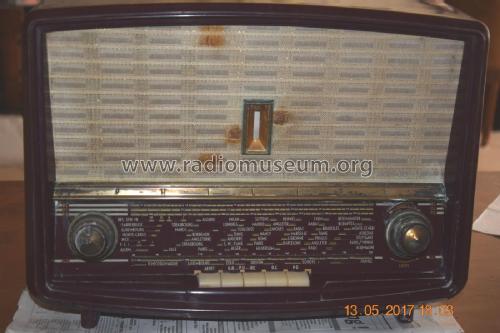

Coffret bordeaux ou anthracite.

Modèle prévu pour montage d'adaptateur chalutier FD 002 79 (gamme de 80 à 200 m). Possibilité de montage d'un Interphone (type non-specifié, peut-être AF7800).

Voir aussi modèle B4F70A.

Pour le moment, les différences entre B4F70A et B4F70 /03 sont inconnues (à l'exception d'un oeil magique différent et des dimensions réduits de le dernier). Pour cette raison, les données de cette page doivent être considérés comme préliminaires.

Net weight (2.2 lb = 1 kg) 6.250 kg / 13 lb 12.3 oz (13.767 lb)
Collectors' prices
Literature/Schematics (1) -- Original prospect or advert (Catalogue Série 1961)

Model page created by Alexander Küffer. See "Data change" for further contributors.



All listed radios etc. from Philips France; Paris
Here you find 544 models, 482 with images and 297 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips France;: B4F70A /03
Threads: 1 | Posts: 2
Hits: 1553     Replies: 1
philips: B4F70A/03; Interphone
Lutwin Berndt † 5.10.14
20.Dec.06
  1

Bei diesem Philips-Radio von 1956/57 ist auf der Rückwand "Interphone" aufgedruckt, aber nicht auf dem an anderer Stelle der Rückwand befindlichen Typenschild, sondern separat. Der Teil der Rückwand ist auch anders gestaltet, u.a. sind Löcher für wohl eine Schraubbefestigung vorgesehen. Bei anderen Modellen französischer Hersteller, etwa RA 565 von Radiola aus dem Jahr 1954, ist der Aufdruck ebenfalls zu finden.

Was bedeutet dieser Aufdruck?  Waren diese Geräte zum nachträglichen Einbau  einer Zusatzfunktion vorbereitet?

Für Informationen schon jetzt herzlichen Dank!

MfG LUB

Ilja Liebisch
20.Dec.06
  2

Lieber Herr Berndt,
von anderen Geräten kenne ich die Option,
daß sie in Verbindung mit Hör- und Sprech-
Stelle als eine Art Haustelefon genutzt werden
können. So richtig umgesetzt wurde diese Idee
beim Graetz Contact am Anfang der 60er Jahre.

Irgendwie kann ich mich aber an die Vorstellung
eines Erweiterungsbausteins erinnern, der das
auch konnte. Intercom? Interkom? Mit Umschalthebel
an der Rückwand...

Muß nachsehen, da war doch was?! Wenn man Dinge
nicht mehr zählen kann, sondern wiegen muß. wirds
wirklich nicht einfach. Ich bleibe aber dran.

Gruß,

Ilja
