Krefeld 4320 17TD120U

Philips Radios - Deutschland

  • Year
  • 1954/1955
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 19913
    • Brand: Deutsche Philips-Ges.

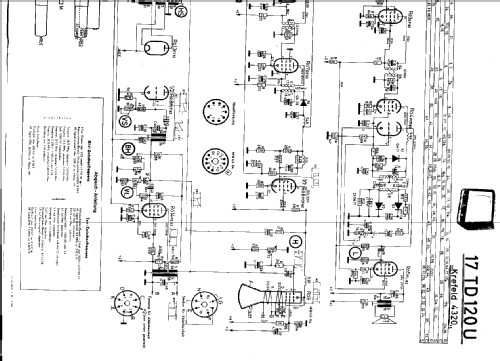

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 16
  • Main principle
  • Superheterodyne (common); ZF/IF 38900 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • AC/DC-set / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
  • Material
  • Wooden case
  • from Radiomuseum.org

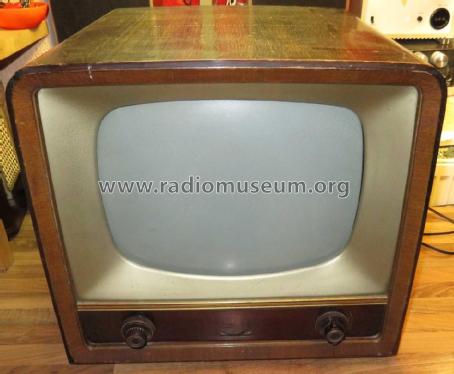

  • Model: Krefeld 4320 17TD120U - Philips Radios - Deutschland
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 520 x 480 x 470 mm / 20.5 x 18.9 x 18.5 inch
  • Notes
  • 10 VHF-Kanäle + 2 Reserve. Fernseh Regionalempfänger
  • Net weight (2.2 lb = 1 kg)
  • 23 kg / 50 lb 10.6 oz (50.661 lb)
  • Price in first year of sale
  • 898.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model Krefeld 4320 is part of the collections of the following members.

 Forum

Forum contributions about this model: Philips Radios -: Krefeld 4320 17TD120U

Threads: 1 | Posts: 9

Hallo an die TV Spezialisten,

folgendes Problem habe ich mit dem Gerät:

Wenn der Stecker der Ablenkeinheit abgezogen, und die Brücke auf der Gegenbuchste drin ist, habe ich muntere 14KV Hochspannung. Stecke ich den Stecker auf, bricht die Hochspannung zusammen. (Mit oder ohne der o.g. Brücke.
Meine Frage wäre nun: Was muss ich an ohmischem Widerstand an den Spulen messen können?
Aktuell habe ich 7 Ohm an H-G und 11 Ohm an E-F.
Planauszug siehe Anlage.

Vielen Dank schon mal für jede Hilfe.

Beste Grüße,

Jochen

Attachments

Jochen Amend, 15.Jan.16

Weitere Posts (9) zu diesem Thema.
