L4S72AB Ch= W1A

L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 2377198) Radio
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423453) Radio L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423457) Radio
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423455) Radio L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423454) Radio
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423456) Radio L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423458) Radio
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423801) Radio L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423802) Radio
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423804) Radio L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 424892) Radio
Use red slider bar for more.
L4S72AB Ch= W1A; Philips, Svenska AB, (ID = 423453) Radio
Philips, Svenska AB,: L4S72AB Ch= W1A [Radio] ID = 423453 441x331
Select picture or schematic to display from thumbnails on the right and click for download.

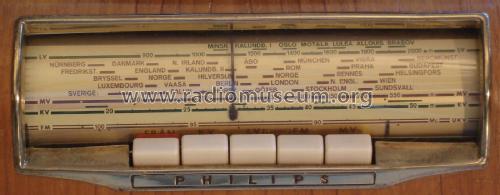

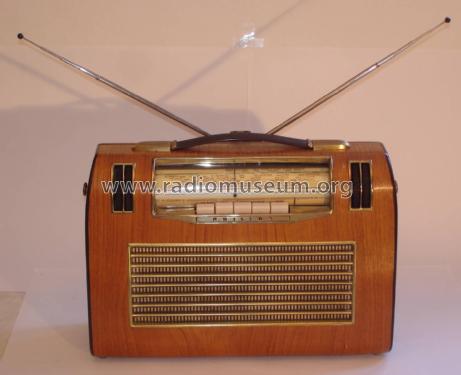

For model L4S72AB Ch= W1A, Philips, Svenska AB, Stockholm

Country:  Sweden
Manufacturer / Brand:  Philips, Svenska AB, Stockholm
Year: 1957/1958 Category: Broadcast Receiver - or past WW2 Tuner

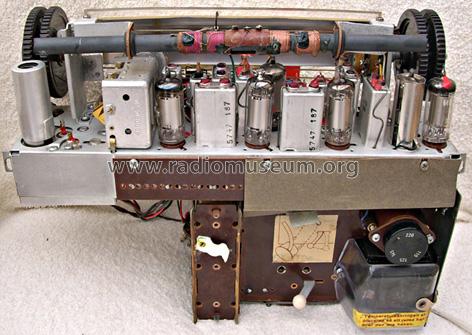

Valves / Tubes 7: DC90 DF96 DF96 DK96 DF96 DAF96 DL94
Semiconductors (the count is only for transistors) OA72 OA72
schematic requested
Main principle Superhet with RF-stage; ZF/IF 468/10850 kHz
Tuned circuits 6 AM circuit(s)     12 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Line / Batteries (any type) / 110; 125; 145; 220 / 1.5 & 90 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 0.58 W (unknown quality)
from Radiomuseum.org Model: L4S72AB Ch= W1A - Philips, Svenska AB, Stockholm
Material Wooden case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 320 x 230 x 120 mm / 12.6 x 9.1 x 4.7 inch
Notes

Modell ist technisch identisch mit Conserton AB1518 und Dux AB57

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Collectors' prices
Mentioned in - - Manufacturers Literature

Model page created by Gerhard Heigl. See "Data change" for further contributors.



All listed radios etc. from Philips, Svenska AB, Stockholm
Here you find 187 models, 174 with images and 66 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips, Svenska AB,: L4S72AB Ch= W1A
Threads: 1 | Posts: 1
Hits: 209     Replies: 0
philips: Schaltplansuche zum Modell / Conserton AB1518 und Dux AB57
Joachim Benneke
12.Apr.19
  1

Sehr geehrter Herr Nagel,

aus der Schaltplansuche der letzten Tage habe ich entnommen, dass Sie für die Modelle Philips L4S72AB sowie Conserton AB1518 und Dux AB57 die Schaltpläne suchen. Alles schwedische Modelle. Konkret kann ich Ihnen hierzu keinen Schaltplan anbieten.
Ich möchte aber darauf hinweisen, dass diese Radiomodelle in weiten Teilen baugleich mit der deutschen Philips "Annette" Serie aus den jeweiligen Baujahren sind. Als erfahrener Radiosammler werden Sie das sicher wissen. Falls nicht, suchen Sie mal unter dem Hersteller Philips, Modell Annette. Dort finden Sie 12 Einträge, davon 5 mit Röhrenbestückung und es gibt viele Schaltpläne dazu. In wie weit diese identisch mit Ihren gesuchten Modellen sind, kann ich natürlich nicht sagen, aber es gibt große Ähnlichkeiten. Im Detail werden wohl einige Unterschiede vorhanden sein.
Falls Ihnen das alles bereits bekannt ist, kann aber vielleicht ein anderer Sammler von dieser Information profitieren.

Viele Grüße
Joachim Benneke
