• Pays
• Allemagne

• Fabricant / Marque
• Philips Radios - Deutschland

• Année
• 1962/1963

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 107563

• • Brand: Deutsche Philips-Ges.

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 24

• Lampes / Tubes
• PC88 PC86 PCC189 PCF86 EF183 EF184 EF184 PCL84 PCF80 ECH84 PCF80 PCF80 PF86 PCL85 PCF80 ECC82 PCF802 PL500 PY88 DY86 PCL86 PCL85 EF184 AW59-90

• No. de transistors

• Semi-conducteurs
• BA100 BY100 OA70 OA81

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900 kHz; 2 Etage(s) BF

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Particularités
• Télécommande par HF ou fil

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• 2 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Leonardo AS Automatic 23TD362A - Philips Radios - Deutschland

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 730 x 510 x 420 mm / 28.7 x 20.1 x 16.5 inch

• Remarques

• VHF/UHF. Technische Daten wie Leonardo Luxus Automatic 23TD360A, jedoch mit Kontrastautomatik und abschaltbarem zeilenfreien Bild.

• Poids net
• 33 kg / 72 lb 11 oz (72.687 lb)

• Prix de mise sur le marché
• 1,288.00 DM

• Source
• Handbuch VDRG 1962/1963

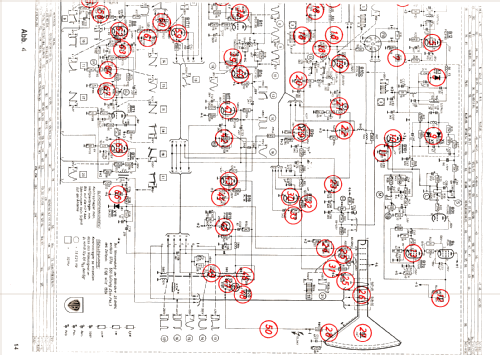

• Schémathèque (1)
• -- Schematic

• Auteur
• Modèle crée par Bernd P. Kieck. Voir les propositions de modification pour les contributeurs supplémentaires.
