'Multi-Inductance' 535A; Philips - Schweiz (ID = 1817313) Radio
Philips - Schweiz: "Multi-Inductance" 535A [Radio] ID = 1817313 1200x1443
Select picture or schematic to display from thumbnails on the right and click for download.
For model "Multi-Inductance" 535A, Philips - Schweiz

Country:  Switzerland
Manufacturer / Brand:  Philips - Schweiz
Year: 1935–1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: AF3 AK2 AF3 ABC1 AL2 AZ1
Main principle Superhet with RF-stage; ZF/IF 115 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details Visual Tuning Indicator pre Eye
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
Power out
from Radiomuseum.org Model: "Multi-Inductance" 535A - Philips - Schweiz
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 400 x 490 x 260 mm / 15.7 x 19.3 x 10.2 inch
Notes Feldstärke-Anzeige. Lautsprecher Type 4283 mit 10 Ohm
Net weight (2.2 lb = 1 kg) 17.5 kg / 38 lb 8.7 oz (38.546 lb)
Price in first year of sale 425.00 SFr
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb

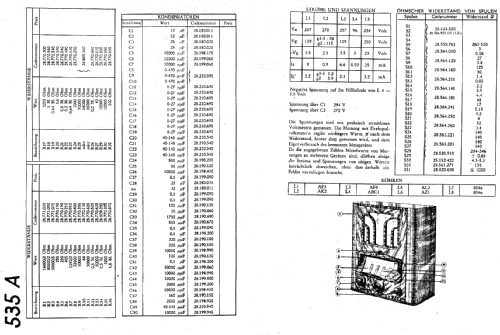

Circuit diagram reference Thali-Schemasammlung und Tungsram-Röhrenbestückung.
Mentioned in Les Radio PHILIPS de collection
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Philips - Schweiz
Here you find 289 models, 205 with images and 207 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips - Schweiz: "Multi-Inductance" 535A
Threads: 2 | Posts: 4
Hits: 1293     Replies: 2
philips: 535A; 'Multi-Inductance'
Louis Brabant
21.Sep.15
  1

Au-dessus du galvanomètre il doit y avoir un logo de PHILIPS. Quelqu'un a-t-il une photo ou un croquis de ce logo ? Il est patiquement absent de tous les postes restaurés.

Vincent de Franco
09.Mar.16
  2

J'ai un Super Inductance 637A vendu en France qui ressemble baucoup à ce modèle (taille, grille haut-parleur), par contre le cadran est différent.

Sur le cadran, le logo est celui des débuts, donc uniquement le rond avec les 3 vagues et les 4 étoiles.

Voire pièce jointe.

Sur la baquélite autour du cadran du 637A, il n'y a pas de logo.

Attachments

Gidi Verheijen
10.Mar.16
  3

Voici un photo du logo.



Attachments


Hits: 1343     Replies: 0
philips: Klebung gebrochener Radiorückwände
Andreas Peukert
20.Mar.07
  1

Herr Ribbe hat eine interessante Frage zu der Reparatur von gebrochenen Radiorückwänden gestellt. Mit der Rückwand meines Philips 535 hatte ich ein ähnliches Problem. Nachfolgend die von mir mit Erfolg durchgeführten Arbeiten:

 Die Klebung sollte ausschließlich mit Holzleim erfolgen. Sie benötigen zwei dickere Platten. Ich habe Holz benutzt. Unter die Rückwand und auf die Rückwand (Klebestellen) sollten Sie nach dem Kleben Plastikfolie legen. Ich benutze für sowas ausgediente Register von Aktenordnern.  Zunächst fügen Sie die Bruchstücke nach der Klebung auf Stoß zusammen, etwas warten, bis der Leim anzieht. Abschließend, wie gesagt, Folie oben drauf legen und das Brett. Das ganze mit mehreren Schraubzwingen pressen. Der Holzleim wird glasklar und ist kaum zu sehen. Die Rückwand hat wieder ihre Stabilität.

Viele Grüße

Andreas Peukert


Philips - Schweiz: "Multi-Inductance" 535A
End of forum contributions about this model
