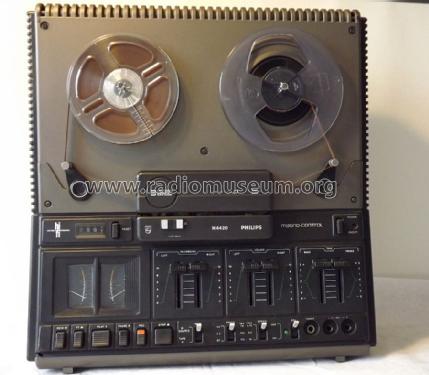

N4420

• País
• Austria

• Fabricante / Marca
• Philips - Österreich

• Año
• 1977/1978

• Categoría
• Registrador o reproductor de sonido o visual

• Radiomuseum.org ID
• 82534

• Imágenes

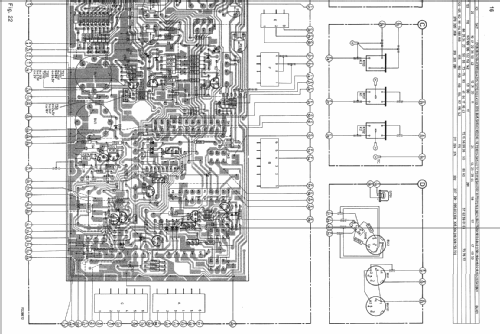

• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de transistores
• 27

• Semiconductores
• BC549 BC559 BC337 BC548 BC638 BD136 BC640 BC327 BC139 BC558 BD140 BC556 BC328 BC557 TCA220 BY208 BAW62 BY225-100 BZX79 BZY88 BZX75 BAV10

• Principio principal
• Amplificador de Audio

• Gama de ondas
• - no hay

• Especialidades
• Grabadora de cinta

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 50-60 Hz: 110; 127; 220; 240 Volt

• Altavoz
• 2 Altavoces

• Potencia de salida
• 12 W (max.)

• Material
• Plástico moderno (Nunca bakelita o catalina)

• de Radiomuseum.org
• Modelo: N4420 - Philips - Österreich

• Forma
• Sobremesa de botonera.

• Ancho, altura, profundidad
• 415 x 435 x 190 mm / 16.3 x 17.1 x 7.5 inch

• Anotaciones

• HiFi-Stereo-Vierspur. Bandgeschwindigkeiten: 4,74/9,5/19 cm/s; 3 Motoren, 3 Köpfe; Spulen-Ø 18 cm. Stereo-NF-Verstärker mit 2 Endstufen je 12 W (Musik).

  All characteristics comply DIN 45 500 and NAB. Frequency response: 19 cm/sec: 35÷26,000 Hz; 9.5 cm/sec: 35÷19,000 Hz; 4.75 cm/sec: 35÷11,000 Hz.

  Output power: 2 x 6 W (continuous).

  27 transistors, 29 diodes and 2 ICs, all listed one per type.

• Peso neto
• 10 kg / 22 lb 0.4 oz (22.026 lb)

• Precio durante el primer año
• 995.00 DM

• Procedencia de los datos
• Handbuch VDRG 1977/1978 / Radiokatalog Band 2, Ernst Erb

• Autor
• Modelo creado por Hugo Sneyers. Ver en "Modificar Ficha" los participantes posteriores.
