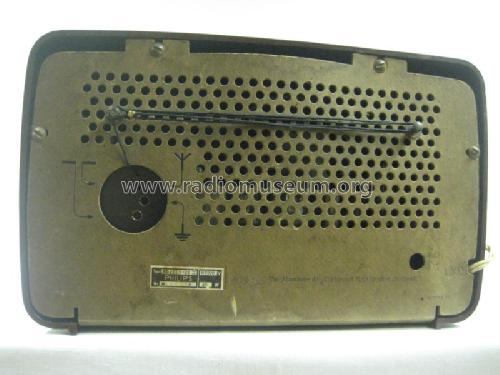

Philetta 52 BD222U/01 /22

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 14829) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 28180) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 28181) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 28182) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 28183) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 1018034) Radio

Philetta 52 BD222U/01 /22; Philips Radios - (ID = 1390982) Radio
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 1697485) Radio Philetta 52 BD222U/01 /22; Philips Radios - (ID = 56584) Radio
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 19815) Radio Philetta 52 BD222U/01 /22; Philips Radios - (ID = 23452) Radio
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 3183) Radio Philetta 52 BD222U/01 /22; Philips Radios - (ID = 19814) Radio
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 668) Radio Philetta 52 BD222U/01 /22; Philips Radios - (ID = 106102) Radio
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 107669) Radio Philetta 52 BD222U/01 /22; Philips Radios - (ID = 107670) Radio
Use red slider bar for more.
Philetta 52 BD222U/01 /22; Philips Radios - (ID = 1697485) Radio
Philips Radios -: Philetta 52 BD222U/01 /22 [Radio] ID = 1697485 933x661
Select picture or schematic to display from thumbnails on the right and click for download.
For model Philetta 52 BD222U/01 /22, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UF41 UCH42 UF41 UAF42 UL41 UY41
Main principle Superhet with RF-stage; ZF/IF 452/10700 kHz
Tuned circuits 6 AM circuit(s)     7 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage AC/DC-set / 110; 127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
Power out
from Radiomuseum.org Model: Philetta 52 BD222U/01 /22 - Philips Radios - Deutschland
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 310 x 200 x 155 mm / 12.2 x 7.9 x 6.1 inch
Notes 2 Modellfarben: -01 = elfenbein, -22 = marmoriert.
Net weight (2.2 lb = 1 kg) 2.8 kg / 6 lb 2.7 oz (6.167 lb)
Price in first year of sale 189.00 DM
Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Mentioned in Funkschau (5216)
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2496 models, 2209 with images and 1508 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.







Forum contributions about this model
Philips Radios -: Philetta 52 BD222U/01 /22
Threads: 1 | Posts: 1
Hits: 2333     Replies: 0
  philips: BD222U; Philetta 52; Reflexschaltung
Hans-Dieter Haase † 5.2.18
28.Oct.10

  1

Dieser Beitrag ist eher für Einsteiger gedacht, für Profis bringt er sicher nichts Neues.

Nach fast 30  Philettas gerät so eine Restaurierung  leicht zur Routine, aber es sollte dann doch noch interessant werden.

Die Philetta 52 ist die erste Philetta mit UKW. Der erste Blick auf den Schaltplan lässt einen UKW-Teil vermissen. Statt dessen findet man die klassische AM-Anordnung mit HF-Stufe, Mischstufe, ZF-Teil und NF-Stufe. Hier hat Philips also konsequent das alte AM-Konzept mit entsprechenden Schwingkreisen auf UKW erweitert. Lediglich die ZF für UKW beträgt schon 10,7 MHz wegen der Spiegelfrequenzsicherheit.

Diese Anordnung wurde von Philips im Modelljahr 1952/53 auch in anderen Geräten gebaut, so z.B. im Sirius 53 (BD322U), der nahezu das gleiche Chassis (nur etwas länger) hat, wie die Philetta BD222U.

Geht man in der Schaltung weiter, so findet man keinen Ratiodetektor, sondern eine Flankengleichrichtung mit der UAF42. Man muss also den Sender auf die Flanke der Durchlasskurve abstimmen, sonst wird er verzerrt wiedergegeben. Das bedingt dann auch, dass es für jeden Sender zwei Stellen mit optimalem Empfang gibt.

Da bei meinem Gerät das Lautstärkepotentiometer mit Netzschalter total zerstört war und ausgewechselt werden musste, wurde auch der NF-Teil etwas genauer untersucht. Hier gab es dann die eigentliche Überraschung: die erste ZF-Stufe mit der UF41 wird auch als NF-Vorstufe benutzt, also eine Reflexschaltung. Dies war mir insofern neu, da ich Reflexschaltungen bislang nur aus Vorkriegsgeräten kannte.

Die roten Pfeile zeigen den Verlauf des NF-Signals vom Demodulator über die erste ZF-Stufe zur Endstufe.

Dass der Kathodenwiderstand nicht mit einem Elko überbrückt ist, sei nur am Rande erwähnt und ist Teil des Gegenkopplungskonzeptes.

Der schon erwähnte Sirius BD322U hatte übrigens schon die UABC80 für Ratio-Detektor und NF-Vorstufe. Die UABC80 war ab Mitte 1952 verfügbar, also noch rechtzeitig für das Modelljahr 1952/53.

Die UKW-Empfangsqualität ist natürlich nicht mit einem späteren UKW-Teil mit U(E)CC85 zu vergleichen, aber wesentlich besser als die von den zu dieser Zeit auch noch gebräuchlichen Pendelvorsetzern. Bei mir läuft das Chassis jetzt schon mehrere Tage einige Stunden im Probebetrieb auf UKW. Nach einigen Minuten muss auf der Flanke etwas nachgestimmt werden (Erwärmung), danach bleibt der Empfang erstaunlich stabil.
