- Country
- Czechoslovakia
- Manufacturer / Brand
- Philips akc. spol., Praha-Hloubetin
- Year
- 1938/1939
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 23185

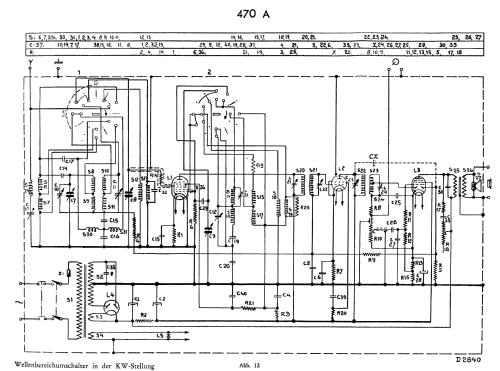

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 4
- Main principle
- Superheterodyne (common); ZF/IF 128 kHz
- Tuned circuits
- 7 AM circuit(s)
- Wave bands
- Broadcast, Long Wave and Short Wave.
- Power type and voltage
- Alternating Current supply (AC) / 110-245 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 21 cm = 8.3 inch
- Material
- Bakelite case
- from Radiomuseum.org

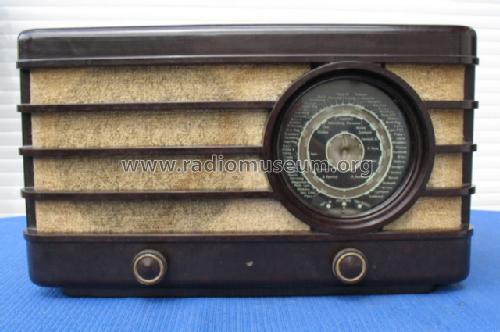

- Model: 470A-14 - Philips akc. spol., Praha-
- Shape

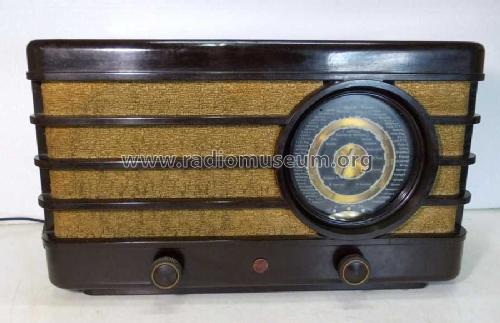

- Tablemodel, low profile (big size).
- Dimensions (WHD)
- 482 x 280 x 220 mm / 19 x 11 x 8.7 inch
- Notes
- Net weight (2.2 lb = 1 kg)
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Price in first year of sale
- 1,670.00 Kc
- External source of data
- Erb
- Source of data
- Ceskoslovenske prijimace 1933-1945, Baudys 1947
- Other Models
-
Here you find 158 models, 133 with images and 121 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips akc. spol., Praha-Hloubetin
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Philips akc. spol.,: 470A-14
Threads: 1 | Posts: 2
Hallo liebe Radio-Sammler-Freunde,

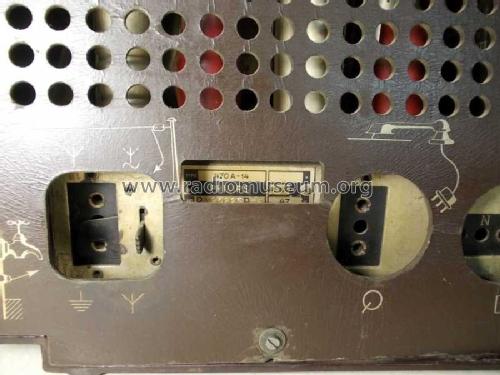

ich habe einen Philips 470A -14 erworben, kann ihn aber nicht eindeutig dem Land zuorden. Er hat eine Typen-Nr. Pxxxxxx P08 und unter dem Typensschild einen dreieckigen Aukleber mit PH im Kreis und Patent.LIC.

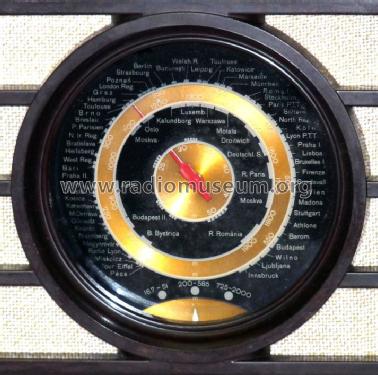

Die Skala hat im inneren Kreis 20 bis 50m, im mittleren 800 bis 1900m und im äusseren 200 bis550m.
Die Röhren sind EK2 EF9 EBL1 AZ1

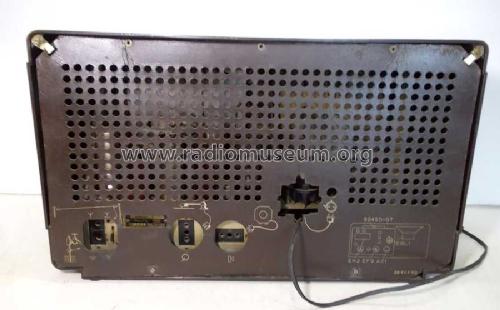

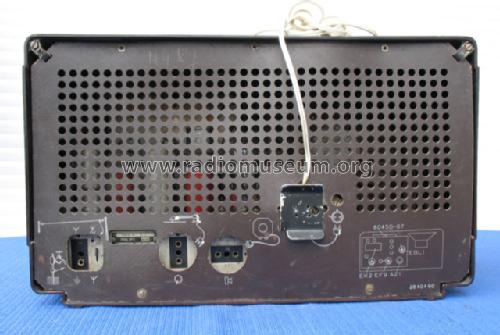

Wie im Forum unter 470A Philips Radio Deutschland beschrieben, könnte es ein Radio aus der Tschecholowakei sein. Bei meinem Radio gibt es aber Unterschiede mit der Skala, der Rückwand und dem Chassis (Buchsenleisten) und der Lage des Netzadapters.
Ich würde mich freuen, Klarheit zu finden.
Grüße Herbert Heintges
Attachments

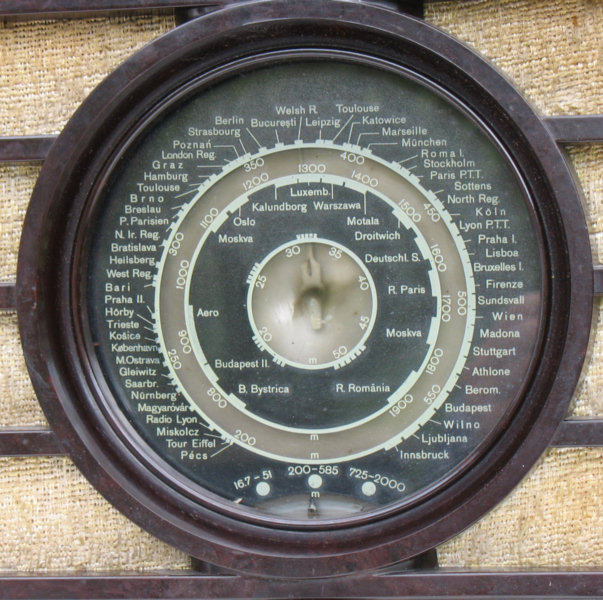

- Philips 470A Skala (116 KB)
Herbert Heintges, 25.Jun.07
