480A -14

480A -14; Philips akc. spol., (ID = 486099) Radio

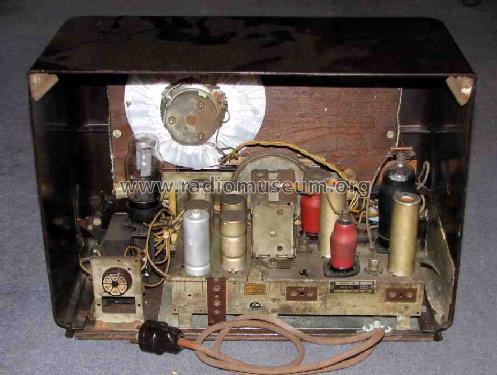

480A -14; Philips akc. spol., (ID = 545596) Radio 480A -14; Philips akc. spol., (ID = 545597) Radio
480A -14; Philips akc. spol., (ID = 26329) Radio 480A -14; Philips akc. spol., (ID = 26327) Radio
480A -14; Philips akc. spol., (ID = 26328) Radio 480A -14; Philips akc. spol., (ID = 26330) Radio
480A -14; Philips akc. spol., (ID = 610156) Radio 480A -14; Philips akc. spol., (ID = 610157) Radio
480A -14; Philips akc. spol., (ID = 610158) Radio 480A -14; Philips akc. spol., (ID = 610172) Radio
Use red slider bar for more.
480A -14; Philips akc. spol., (ID = 545596) Radio
Philips akc. spol.,: 480A -14 [Radio] ID = 545596 932x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model 480A -14, Philips akc. spol., Praha-Hloubetin

Country:  Czechoslovakia
Manufacturer / Brand:  Philips akc. spol., Praha-Hloubetin
Year: 1939/1940 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: ECH3 EF9 EBL1 AZ1
Main principle Superheterodyne (common); ZF/IF 128 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-245 Volt
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: 480A -14 - Philips akc. spol., Praha-
Material Bakelite case
Dimensions (WHD) 480 x 320 x 230 mm / 18.9 x 12.6 x 9.1 inch
External source of data Erb
Source of data Ceskoslovenske prijimace 1933-1945, Baudys 1947


All listed radios etc. from Philips akc. spol., Praha-Hloubetin
Here you find 141 models, 116 with images and 107 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips akc. spol.,: 480A -14
Threads: 1 | Posts: 3
Hits: 606     Replies: 2
philips: Gittervorspannung EBL 1
Peter Breu
25.Jun.20
  1

Hallo ich Messe am g1 der EBL1 +11V und an der Kathode+20V. Ich habe Kondensatoren in diesem Bereich gewechselt. Woher kommt diese positive Spannung am Gitter?

Ich hoffe dies kann mir jemand erklären.

Grüße

PBr

Hilmer Grunert
25.Jun.20
  2

Hallo Herr Breu,

das sieht doch alles ganz gut aus:

Der Anodenstrom der Röhre erzeugt einen Spannungsabfall an den Widerständen (150 und 390 Ohm), der 25µF Kondensator stabilisiert die anfallenden 20 V an der Kathode. Über den Gitterableitwiderstand (Mittelanzapfung vom Poti zur Verbindung 150 / 390 Ohm-Widerstand) entsteht die "negative Gittervorspannung" - Das Gitter hat hier 11 Volt - ist also 9 Volt negativer als die Kathode.

Alles im Grünen Bereich !

herzlichen Gruß

Hilmer Grunert

Peter Breu
26.Jun.20
  3

Hallo Herr Grunert,

Vielen herzlichen Dank für die exakte und prompte Erklärung.

Freundliche Grüsse

PBr


Philips akc. spol.,: 480A -14
End of forum contributions about this model
