Philoscop MB2023A

Philoscop MB2023A; Philips Radios - (ID = 1472726) Equipment
Philoscop MB2023A; Philips Radios - (ID = 1472645) Equipment Philoscop MB2023A; Philips Radios - (ID = 1472646) Equipment
Philoscop MB2023A; Philips Radios - (ID = 1472647) Equipment Philoscop MB2023A; Philips Radios - (ID = 1472648) Equipment
Philoscop MB2023A; Philips Radios - (ID = 1952612) Equipment Philoscop MB2023A; Philips Radios - (ID = 2323442) Equipment
Use red slider bar for more.
Philoscop MB2023A; Philips Radios - (ID = 1472645) Equipment
Philips Radios -: Philoscop MB2023A [Equipment] ID = 1472645 681x764
Select picture or schematic to display from thumbnails on the right and click for download.
For model Philoscop MB2023A, Philips Radios - Deutschland:

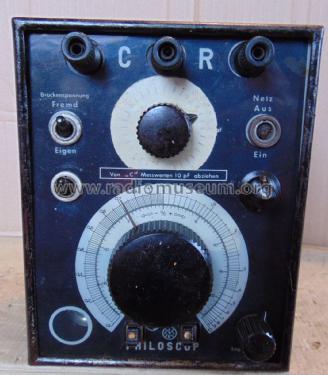

Frontansicht mit Bedienungselementen. Das zu prüfende Bauteil wird bei Widerständen zwischen Mitte und R-Kontakt, bei Kapazitäten zwischen Mitte und C-Kontakt angebracht. Links unten das Magische Auge zur Anzeige des Abgleichs.

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1946 ? Category: Service- or Lab Equipment
Valves / Tubes 3: AF7 ABC1 EFM11
Wave bands - without
Details

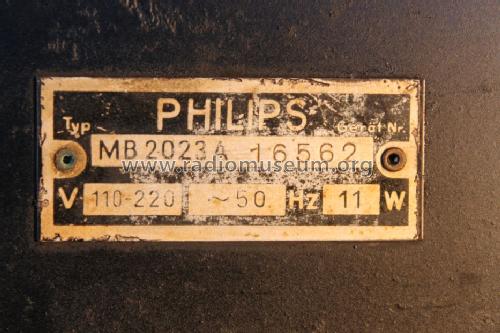

Power type and voltage Alternating Current supply (AC) / 110/220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Philoscop MB2023A - Philips Radios - Deutschland
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 149 x 192 x 120 mm / 5.9 x 7.6 x 4.7 inch
Notes

Messgerät für Widerstandswerte und Kapazitäten nach dem Verfahren der Wheatstone´schen Brücke. Anzeige des Abgleichs auf das Minimum mit dem Magischen Auge. Genauigkeit < 1% vom Widerstandswert. Messspannung (2,7 V) wird in dem Netztrafo gewonnen. Messbereiche: 1, 100, 10k, 1 MOhm. 100p, 10n, 1 Mikrofarad.

Dichtes Metallgehäuse zur Abschirmung.

Ähnliche Geräte der Modell-Serie mit anderen Versorgungsspannungen oder Röhren durch Grossbuchstaben gekennzeichnet.

Die technische Ausführung (Kondensatoren, Schaltdraht, Mischung von A- und E-Röhren)  deutet auf ein Herstellungsjahr kurz nach Kriegsende hin.

Net weight (2.2 lb = 1 kg) 3 kg / 6 lb 9.7 oz (6.608 lb)

Model page created by Albert Walenta. See "Data change" for further contributors.
