Radio-Phono-Koffer 464 HD464A

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 141135) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 141137) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 141140) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 141142) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064309) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064310) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064311) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064312) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064313) Radio

Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2064314) Radio
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594802) Radio Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594805) Radio
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594804) Radio Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594803) Radio
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594806) Radio Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594807) Radio
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 196730) Radio Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 1544205) Radio
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 196732) Radio Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 196733) Radio
Use red slider bar for more.
Radio-Phono-Koffer 464 HD464A; Philips Radios - (ID = 2594802) Radio
Philips Radios -: Radio-Phono-Koffer 464 HD464A [Radio] ID = 2594802 1400x1102
Select picture or schematic to display from thumbnails on the right and click for download.
For model Radio-Phono-Koffer 464 HD464A, Philips Radios - Deutschland

Country:  Germany
Manufacturer / Brand:  Philips Radios - Deutschland
Brand

Deutsche Philips-Ges.
Year: 1956–1959 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UCC85 UCH81 UF89 UABC80 UL41 UY85
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Record Player (not changer)

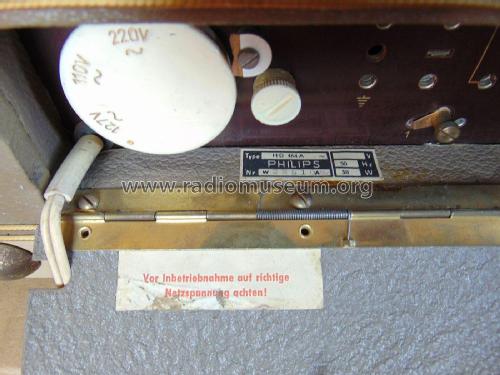

Power type and voltage AC/DC-set / 110/127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 3 W (unknown quality)
from Radiomuseum.org Model: Radio-Phono-Koffer 464 HD464A - Philips Radios - Deutschland
Material Leather / canvas / plastic - over other material
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 356 x 203 x 408 mm / 14 x 8 x 16.1 inch
Notes Phono-Chassis = AG2004 nur 110, 125, 220 V~.
Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Price in first year of sale 328.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1956/57 / Radiokatalog Band 1, Ernst Erb
Mentioned in HdB d.Rdf-& Ferns-GrH 1958/59
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Philips Radios - Deutschland
Here you find 2518 models, 2240 with images and 1529 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Philips Radios -: Radio-Phono-Koffer 464 HD464A
Threads: 1 | Posts: 6
Hits: 3407     Replies: 5
Philips Radio-Phono-Koffer HD 464 A
Udo Freund
20.Apr.09
  1

Besagten Phono-Koffer habe ich bei ebay gekauft.
Leider bin ich kein Spezi, sondern nur Idealist.
Nun ist im Antenneneingang die Drossel total verschmort. Sie sitzt parallel zum Dipoleingang. Der feine Kupferdraht führt zum kleinen Umschalter den man mittels chraubenzieher umlegen kann.

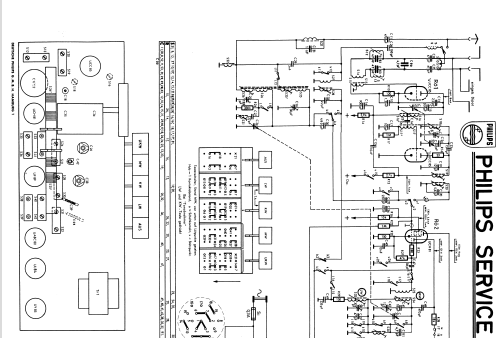

Auf dem Schaltplan steht S10 und eine Code-Nr.: WE11061.

Wer kann mir die Werte und eine Bezugsquelle nennen ?

Seite ist/war defekt.

Arpad Roth † 27.3.17
20.Apr.09
  2

Hallo Herr Freund,

bitte immer vom Modell aus POSTEN.

Hans M. Knoll
22.Apr.09
  3




AM/FM_ Antennenweiche für Philettas am 240 W Eingang

Hallo Herr Freund.

Es ist unwahrscheinlich, dass nach 53 Jahren eine Quelle fuer dieses Teil existiert.
Eine Information wie das Original beschaffen ist ebenso.

Es ist mit Wachs umhüllt und wer wird das eigene Teil demontieren und das Wachs abschmelzen?

Ein Angebot. Wickeln Sie einen Cul- Draht 0,5 bis 0,7 mm Æ auf einen Bohrer mit 4mm Æ
Und 2x 15 Wdg., wie das Muster.




 Mehr wird dazu nicht kommen.

knoll





Hans M. Knoll
22.Apr.09
  4

Herr Scholz hat H. Freund gebeten, diesen Text einzustellen.


Betr. RMORG Philips Phonokoffer, (bitte in den thread einkopieren, ich kann dort nicht antworten)

Hallo Herr Freund, in diesen Phonokoffern sind Philetta Chassis eingebaut, im HD454A zum Beispiel das der Type BD273U. Bitte schauen Sie mal nach, ob Sie am Chassis eine Bezeichnung finden. Ich habe die Bez. S10 der Spule in etlichen Philetta Schaltbildern gefunden und habe auch einige Ausschlachtchassi hier.
Gruß Reiner Scholz


 Weil keine Reaktion kam, hat H. Scholz selbst gehandelt.

Siehe die Postings, jetzt im TALK.

 Gruss Knoll



Udo Freund
25.Apr.09
  5

Hallo Herr Knoll,

entschuldigen Sie die Verzögerung meiner Antwort.

Danke für das Bild und den Tipp zum Wickeln der Spule. Es ist natürlich klar

dass keiner so ein Teil auseinanderbaut. So war das auch nicht gemeint.

Der Vorbesitzer ist vielleicht mit Nezspannung an die Spule gekommen, den

das Wachs ist zum Teil flüssig geworde und der Körper total vekohlt.

Gruss Udo Freund

Hans M. Knoll
25.Apr.09
  6

Hallo Herr Freund,

das geht schon in Ordnung, nur Herr Scholz hatte sich auch bemueht, Ihnen zu helfen, da er aber kein Antwort/ Schreibrecht hat, ist er mit Mail auf Sie zugegangen.

Sie hatten nicht reagiért und er hat eine Antwort ins RM gesetzt, dafuer habe ich ihn verwarnt. Er ist der Leidtragende.

Er will Ihnen ja eine Drossel spendieren. Gehen Sie hier hin, bei seinem Eintrag finden Sie unten "Mail an Autor" dahinter ist seine Adresse versteckt.

Warum bei Ihre´m Modell die Drossel abgebrannt ist, laesst sich legal nicht erklaeren.

Jede Anschlussstelle, muss bei einem Radio bei dem Netz am Chassis liegt, mit 2,5 KV (heute 4KV) geprueft und dicht sein.



Das sollten Sie klaeren, weil Lebensgefahr bestehen kann. H. Scholz wird Ihnen da gerne helfen, wenn nein, dann hier wieder.

Da kann, wenn die Kondensatoren in Ordnung sind, was wahrscheinlich sein wird bei Philips, die UKW- Einbauantenne ans Chassis gekommen sein, dann kann via Antennenbuchse die Drossel abbrennen.

Gruss von Knoll,  auch an H. Scholz






Philips Radios -: Radio-Phono-Koffer 464 HD464A
End of forum contributions about this model
