RK5L EL3586 /22

• Country
• Germany

• Manufacturer / Brand
• Philips Radios - Deutschland

• Year
• 1963–1966

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 25976

• • Brand: Deutsche Philips-Ges.

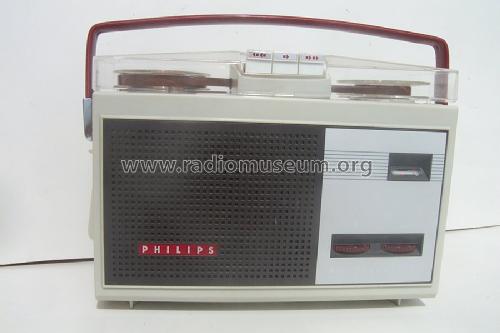

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• AC107 or. AC125 AC125 AC125 or. AC126 AC126 AC128 AC128 OC70 OA79

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder

• Power type and voltage

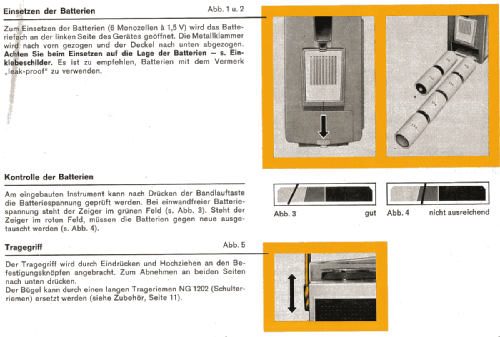

• Dry Batteries / 6 × 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 0.5 W (unknown quality)

• Material
• Plastics (no bakelite or catalin)

• from Radiomuseum.org
• Model: RK5L EL3586 /22 - Philips Radios - Deutschland

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 265 x 190 x 95 mm / 10.4 x 7.5 x 3.7 inch

• Notes

• Zweispur; Bandgeschwindigkeit 4,75 cm/s; Spulen-Ø 10 cm.

  Zubehör:
  Netzgerät EL3786/00 (59,- DM)

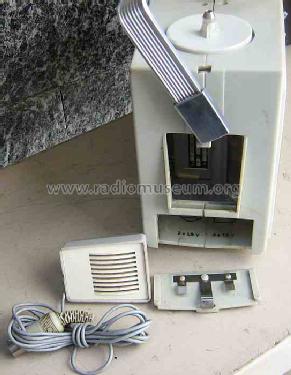

  Mikrofon EV 7016 /20
  Trageriemen EL3767 /00

  Wir wissen derzeit nicht mit Sicherheit, wo dieses Gerät gebaut wurde. Der Suffix /22 weist auf Deutschland, wird aber sowohl für Deutschland als Fertigungsland als auch als Zielland benutzt. Dieses Gerät hat eine (zusätzliche) deutsche Type RK5L.

  Siehe Philips EL3586 /00 für eine Übersicht der Geräte dieses Types und weiterführende Informationen.

• Net weight (2.2 lb = 1 kg)
• 3.650 kg / 8 lb 0.6 oz (8.04 lb)

• Price in first year of sale
• 340.00 DM

• External source of data
• Erb

• Source of data
• Handbuch VDRG 1964/1965

• Mentioned in
• Funk-Technik (FT) (15/1963, S. 544 / Neue Geräte)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)
• Handbuch VDRG 1963/1964
