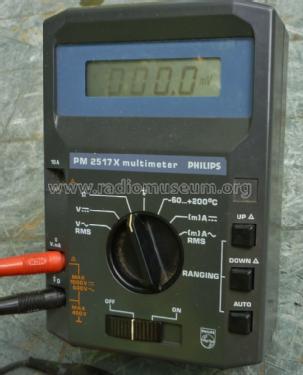

Vielfachmeßgerät PM 2517 X

Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1657815) Equipment Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313476) Equipment
Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 540909) Equipment Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313477) Equipment
Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313478) Equipment Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313479) Equipment
Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313480) Equipment Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313481) Equipment
Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1313482) Equipment Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1657816) Equipment
Use red slider bar for more.
Vielfachmeßgerät PM 2517 X; Philips; Eindhoven (ID = 1657815) Equipment
Philips; Eindhoven: Vielfachmeßgerät PM 2517 X [Equipment] ID = 1657815 933x1035
Select picture or schematic to display from thumbnails on the right and click for download.
For model Vielfachmeßgerät PM 2517 X, Philips; Eindhoven (tubes international!); Miniwatt

Country:  Netherlands
Manufacturer / Brand:  Philips; Eindhoven (tubes international!); Miniwatt
Year: 1982 Category: Service- or Lab Equipment
Semiconductors (the count is only for transistors) 8: BSV80 ON528 BC547 BC558 BF245 BF245 BFQ16 BRY39
Wave bands - without
Details
Power type and voltage Dry Batteries / 4 x 1,5 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Vielfachmeßgerät PM 2517 X - Philips; Eindhoven tubes
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Dimensions (WHD) 120 x 170 x 62 mm / 4.7 x 6.7 x 2.4 inch
Notes

Das Gerät ist weitgehend baugleich mit dem Schwestermodell PM2617E, das jedoch über eine LED Anzeige mit entsprechend anderer Ansteuerung verfügt.
Der im Servicemanual PM2517 E-X vorhandene Schaltplan ist nur im Analogteil identisch!

Folgende Messbereiche stehen im Automatik- und im manuellen Modus zur Verfügung:

  • 0 - 999.9 mV, 9.999 V, 99,99 V und 999,9 V
  • 0 - 99,99 mA, 9,999 A (sep. Eingang,ungesichert)
  • 0 - 999,9 Ohm, 9,999 kOhm, 99,99 kOhm, 999,9 kOhm und 9,999 MOhm
  • -60 °C - +200 °C mit optionalem Tastkopf PM9248
  • Diodenprüfung 1 mA Messtrom

Datahold mit optionalem Tastkopf PM9263 möglich. Innenwiderstand 10 Mohm= / 2 MOhm~, Frequenzbereich 40 Hz bis 20 kHz, zulässige Spannung max. 1000 VDC oder 600 VAC rms + 400 VDC,

Anzeigeart 4-stellige LCD, Anzeigenhöhe 12,6 mm, vier Baby-Batterien oder Akkus, externes Netz- und Ladegerät (bei Akkubetrieb muß im Gerät eine Brücke gesetzt werden).

Net weight (2.2 lb = 1 kg) 0.8 kg / 1 lb 12.2 oz (1.762 lb)
Price in first year of sale 715.00 DM
Mentioned in Funkschau (Heft 15 Juli 1982)

Model page created by Karlheinz Fischer. See "Data change" for further contributors.
