• Land
• Australien

• Hersteller / Marke
• Philips Australia

• Jahr
• 1946–1948

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 167257

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 4

• Röhren
• ECH35 EBF35 6V6GT 6X5GT

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 1 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Wechselstromspeisung / 220-260 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 5 inch = 12.7 cm

• Material
• Bakelit (Pressstoff)

• von Radiomuseum.org
• Modell: Radioplayer 100 - Philips Australia

• Form
• Tischgerät ohne Drucktasten, bis 35 cm Breite (Kleingerät, meist dekorativ. Nur für Netzbetrieb, doch Transportgriff möglich).

• Abmessungen (BHT)
• 9.5 x 6.375 x 5.75 inch / 241 x 162 x 146 mm

• Bemerkung

• PHILIPS Mantel
  Philips Electrical Industries of Australia Pty. Ltd.

  Model: 100

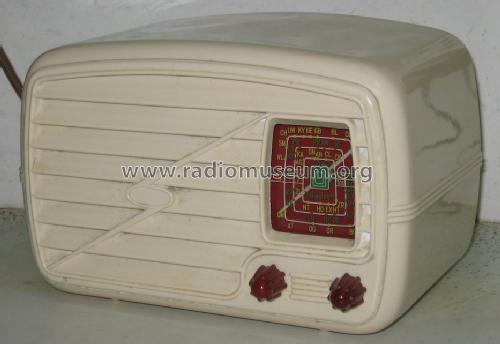

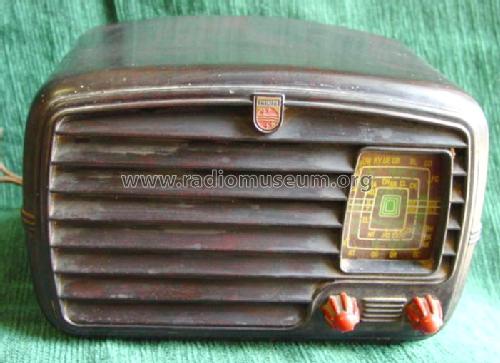

  Selling features: 4 valve AC B/C mantel; inbuilt mains aerial; moulded cabinet; available in walnut, mahogany, ebony, ivory, apple green and ice blue.
  Retail Price: Walnut, mahogany and ebony, £16/2/6; ivory, £16/13/-; blue, green, £17/3/6. (Prices slightly higher in WA) (RADIO & ELECTRICAL RETAILER)

  See also Model 100A & Mullard version, Meteor 600

• Originalpreis
• 16.10 AUS £

• Schaltungsnachweis
• Australian Official Radio Service Manual Vol. VI

• Literaturnachweis
• Radio & Electrical Retailer, Australia (Vol. 24, No. 7 (540th Issue), 19/12/1946.)

• Literatur/Schema (1)
• - - Manufacturers Literature (Philips Radioplayer Service Data.)

• Literatur/Schema (2)
• Australian Official Radio Service Manual AORSM (Volume 6, 1948, Page 349.)

Radioplayer 100 service manual

1115 KB

• Dokumente zu diesem Modell

• Autor
• Modellseite von Aglef Tröger angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

• Weitere Modelle

• Hier finden Sie 926 Modelle, davon 735 mit Bildern und 441 mit Schaltbildern.
  Alle gelisteten Radios usw. von Philips Australia
