- País
- Italia
- Fabricante / Marca
- Phonola SA, FIMI; Saronno (VA)
- Año
- 1946
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 85331

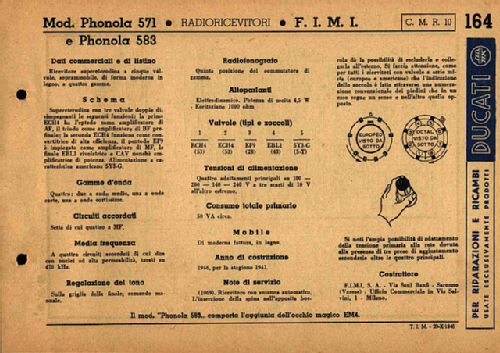

Prospekt
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 470 kHz
- Número de circuitos sintonía
- 7 Circuíto(s) AM
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 100-270 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo)
- Material
- Madera
- de Radiomuseum.org
- Modelo: 571 - Phonola SA, FIMI; Saronno VA
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Ancho, altura, profundidad
- 570 x 390 x 350 mm / 22.4 x 15.4 x 13.8 inch
- Anotaciones
-

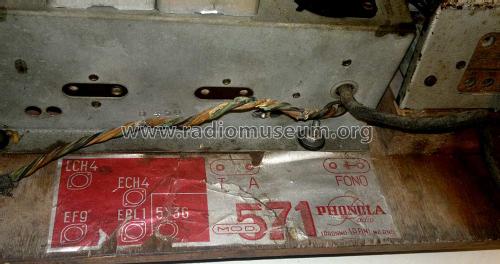

4 gamme d'onda. Schema SRE riporta come valvole: ECH4 ECH4 EF9 EBL1 5Y3G.
4 wave bands.La rete elettrica viene usata come antenna. Inserendo l'antenna esterna, il collegamento viene disconnesso.
- Procedencia de los datos
- Guida Pratica Antique Radio III (2000)
- Mencionado en
- Schemi di apparecchi radio ( Ravalico 1953 ) (pag. 220-221)
- Documentación / Esquemas (1)
- Riparazioni - Scuola Radio Elettra (pag. P14)
- Autor
- Modelo creado por Alessandro De Poi. Ver en "Modificar Ficha" los participantes posteriores.
