801

801; Phonola SA, FIMI; (ID = 1198970) Radio 801; Phonola SA, FIMI; (ID = 1198974) Radio
801; Phonola SA, FIMI; (ID = 1198971) Radio 801; Phonola SA, FIMI; (ID = 743366) Radio
801; Phonola SA, FIMI; (ID = 1093366) Radio 801; Phonola SA, FIMI; (ID = 1198968) Radio
801; Phonola SA, FIMI; (ID = 1198973) Radio
Use red slider bar for more.

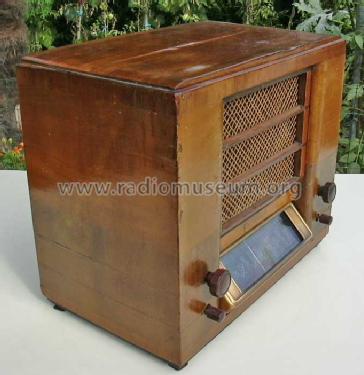

801; Phonola SA, FIMI; (ID = 1198970) Radio
Phonola SA, FIMI;: 801 [Radio] ID = 1198970 683x702
Select picture or schematic to display from thumbnails on the right and click for download.
For model 801, Phonola SA, FIMI; Saronno (VA)

Country:  Italy
Manufacturer / Brand:  Phonola SA, FIMI; Saronno (VA)
Year: 1936 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK1 AF2 75 42 80
schematic requested
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: 801 - Phonola SA, FIMI; Saronno VA
Material Wooden case
Shape Tablemodel, low profile (big size).
Notes Serie Ferrosite
Source of data Guida Pratica Antique Radio (1) 1999
Mentioned in A. Battocchio, La bella radio, Mosè Edizioni

Model page created by Alessandro De Poi. See "Data change" for further contributors.



All listed radios etc. from Phonola SA, FIMI; Saronno (VA)
Here you find 669 models, 388 with images and 485 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Phonola SA, FIMI;: 801
Threads: 1 | Posts: 7
Hits: 1846     Replies: 6
phonola: 801;
Marino Ciullo
25.Mar.12
  1

Salve a tutti, ho comprato una radio phonola molto simile a questa, solo che monta queste valvole: WE51, WE24, ACH1, WE30, 76. Sapete dirmi che modello è



grazie Marino

Maurizio Nicolussi
26.Mar.12
  2

Sei sicuro che sia la 76 anzichè la 75?

Marino Ciullo
27.Mar.12
  3

scusate è una 75

Maurizio Nicolussi
28.Mar.12
  4

Le valvole sulla tua radio corrispondono a quelle "ufficiali".

Tieni conto che le valvole sono i componenti di più facile sostituzione ed è probabile che sia passata per le mani di qualche radiotecnico all'epoca oppure che le valvole Zenith non fossero disponibili già in fase di costruzione.

La WE24 corrisponde alla AF2 (è data leggermente diversa)

La TP4100 era una valvola di produzione Zenith (Casa italiana che, credo, chiuse alla metà degli anni '30) e corrisponde alla WE30 - E443.

Anche la raddrizzatrice R7200 è una Zenith e probabilmente non era più disponibile. La we51 è uguale salvo per la tensione del filamento.

Marino Ciullo
28.Mar.12
  5

Grazie mille ora sono più sereno. Ma non ho capito una cosa, ma quindi la TP4100 è uguale alla 42 riportata sullo schema di radiomuseum e anche la R7200 è uguale alla 80 da schema?

Maurizio Nicolussi
28.Mar.12
  6

Scusa ho sbagliato modello!

Nella ricerca del modello ho digitato 810 anzichè 801!

Le valvole del tuo modello corrispondono al telaio 810  con il quale sono state realizzate la 810, 811, 813 probabile esista anche qualche altra variante.  La 813 è un radiofono la 811 ha estetica diversa. Forse la tua potrebbe essere l'810 appunto. Però non ho trovato immagini neanche sulle guide di ARM.



Marino Ciullo
28.Mar.12
  7

Grazie mille, in effetti ho visto le foto di una 801 e apparte il mobile che è indentico, la raddrizzatrice si trova sopra il trasformatore, invece la mia ha la radrizzatrice allienata alle altre valvole sullo chassis. Continuo la ricerca

Marino
