Ultraconverto 519 4 gamme

Phonola SA, FIMI; Saronno (VA)

  • Year
  • 1938/1939
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 30664

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • Superhet with RF-stage; ZF/IF 470 kHz; Reflex
  • Tuned circuits
  • 7 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and 2 x Short Wave.
  • Details
  • Visual Tuning Indicator pre Eye
  • Power type and voltage
  • Alternating Current supply (AC) / 100-270 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 20.5 cm = 8.1 inch
  • Material
  • Wooden case
  • from Radiomuseum.org

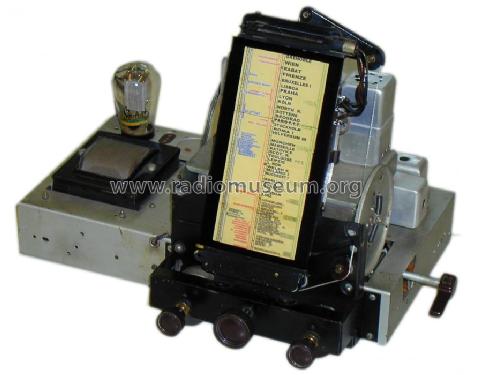

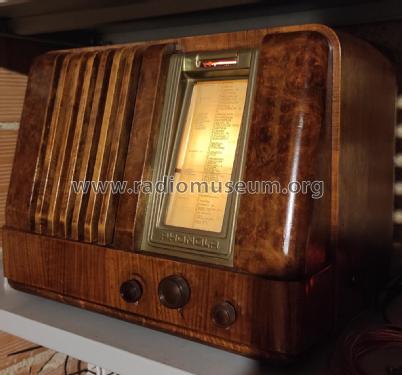

  • Model: Ultraconverto 519 [4 gamme] - Phonola SA, FIMI; Saronno VA
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 480 x 350 x 340 mm / 18.9 x 13.8 x 13.4 inch
  • Notes
  • Gamme d'onda: lunghe, medie, corte, cortissime. Indicatore di sintonia al neon.
    Neon meter.

    Antenna fittizia realizzata con il collegamento della rete elettrica di alimentazione alla presa di antenna dell'apparecchio tramite un condensatore di isolamento. Inserendo l’antenna esterna il collegamento viene disattivato.

  • Literature/Schematics (2)
  • -- Schematic (Schemario degli Apparecchi Radio. D.E. Ravalico – Hoepli – 1944.)
  • Author
  • Model page created by Alessandro De Poi. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Ultraconverto is part of the collections of the following members.

 Forum

Forum contributions about this model: Phonola SA, FIMI;: Ultraconverto 519

Threads: 1 | Posts: 7

Salve a tutti!

Ho riattivato la radio in oggetto con molte difficoltà,essendo stata gravemente manomessa. Il problema è il seguente:l'indicatore di sintonia al neon (fra l'altro trattato nel sito in lingua tedesca) è piuttosto inattivo, presenta,col solo rumore di fondo,un tratto luminoso di circa 2 cm,in buona parte nascosto dalla cornice della scala.Quando si sintonizza una stazione,la luce ha un guizzo istantaneo di alcuni cm,per poi tornare al valore iniziale.Scorrendo la scala di sintonia, l'indicatore è praticamente immobile e poco visibile.I componenti circuitali relativi sono stati verificati e in ordine.La tensione del bus alta tensione è 260 V e raggiunge l'elettrodo di accensione attraverso i 4 Mohm previsti, mentre la tensione anodica che pilota attraverso i 40 kOhm l'anodo principale è la metà (130 V) a causa della caduta sui 15 kOhm di R4 dei circa 8 mA della corrente anodica.Mi aspettavo che,come tutti gli indicatori,la barretta luminosa aumentasse proporzionalmente al segnale,cosa che non avviene.Qualcuno in possesso di questo modello funzionante potrebbe darmi informazioni sul funzionamento corretto del suddetto indicatore? Grazie

Ignazio Barba, 02.Apr.12
