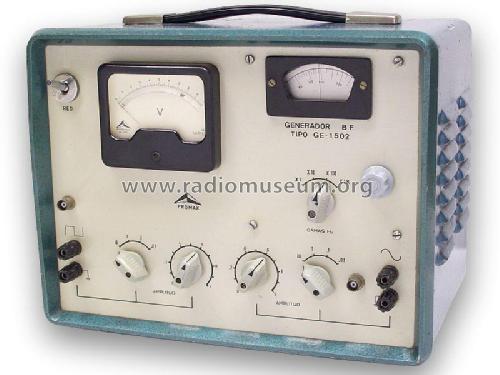

Generador BF GE-1502

• Pays
• Espagne

• Fabricant / Marque
• Promax; Barcelona

• Année
• 1964

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 173366

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• EF80 EF80 EF80 EF80 EL84 EL84

• No. de transistors

• Semi-conducteurs
• OA79 OA79

• Gammes d'ondes
• - sans

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 125; 140; 200; 220; 240 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Generador BF GE-1502 - Promax; Barcelona

• Forme
• Appareil d'étagère

• Dimensions (LHP)
• 335 x 250 x 225 mm / 13.2 x 9.8 x 8.9 inch

• Remarques
• Alcances: 20Hz a 200kHz en 4 gamas.
  Salida simultánea de señales senoidadles y cuadradas.

• Poids net
• 8 kg / 17 lb 9.9 oz (17.621 lb)

• Schémathèque (1)
• Anuncio Electrotecnia Popular nr49 Noviembre 1964

• Schémathèque (4)
• -- Original-techn. papers.

• Auteur
• Modèle crée par Miguel Bravo-Cos. Voir les propositions de modification pour les contributeurs supplémentaires.
