For model "Quelle/Universum-DKE" W111 (W141), QUELLE GmbH (Universum); Fürth und Nürnberg

Country:  Germany
Manufacturer / Brand:  QUELLE GmbH (Universum); Fürth und Nürnberg
Year: 1971–1978 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: MPS9625 MPS9625 MPS9625 MPS9623 MPS9623 MPS9637 MPS9637 2SB187 2SB187
Main principle Super-Heterodyne (Super in general)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 15 cm = 5.9 inch
Power out
from Radiomuseum.org Model: "Quelle/Universum-DKE" W111 - QUELLE GmbH Universum; Fürth
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 245 x 245 x 120 mm / 9.6 x 9.6 x 4.7 inch
Notes

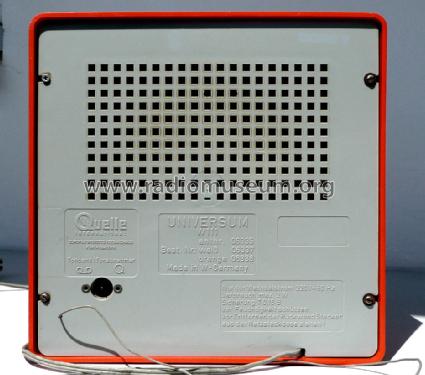

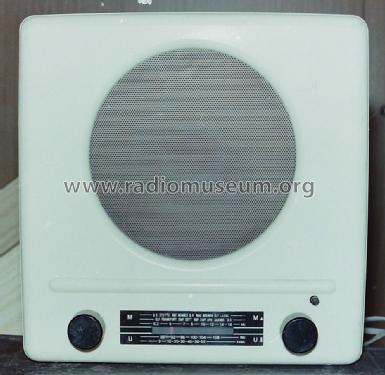

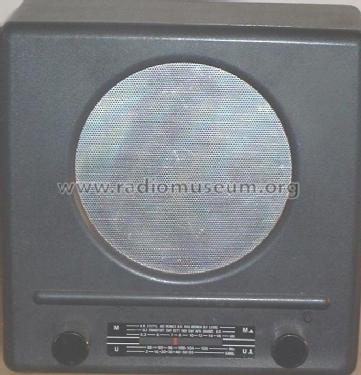

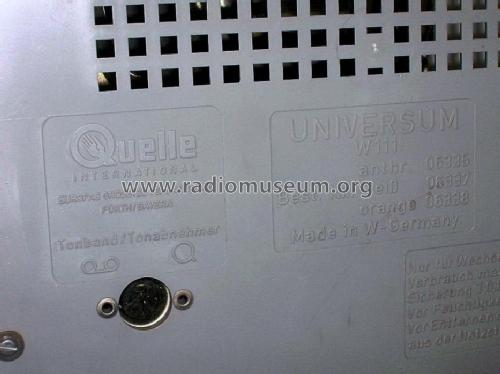

DKE-Nachbau, gebaut für Quelle von Hunte-Electronic (HELEC, Inh. Fritz Trömel), Huntlosen/Oldenburg; Gehäusevarianten in schwarz, weiß und orange. Gerät verfügt ausschließlich über sekundärseitige Abschaltung! TB/TA-Anschlußbuchse mit (Ab-)Schaltkontakt des AM/FM-Empfanges. Ab 1973 Lieferung von 10000 Stck.als "Universum W111"mit Chassis aus Japan (entspr.Transistorbestückung lt.SB). Weitere 20000 Stck als "W141" mit von der Fa.HELEC entwickeltem und dort gefertigtem Chassis.

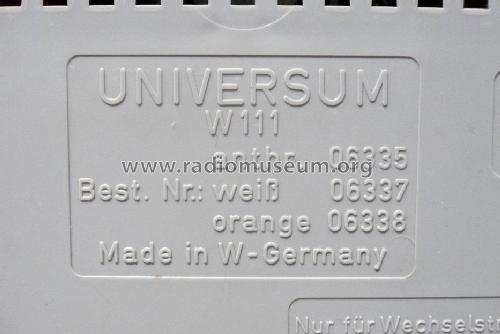

W111 Quelle Bestellnummern (Katalog 1971)

  • 06335 anthrazit
  • 06337 altweiß
  • 006338 orange
Net weight (2.2 lb = 1 kg) 1.5 kg / 3 lb 4.9 oz (3.304 lb)
Price in first year of sale 99.00 DM
Collectors' prices
Source of data -- Schematic / Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGF (153/40ff.)
Literature/Schematics (1) -- Original prospect or advert (Quelle Kataloge 1971 bis 1974/75)

Model page created by a member from D. See "Data change" for further contributors.
