• Country
• Germany

• Manufacturer / Brand
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Year
• 1961/1962

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 316031

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 7

• Semiconductors
• 2SA58 unknown_tr unknown_tr 2SB54 2SB54 OC74 OC74 OA160 E25C25

• Main principle
• Superheterodyne (common); ZF/IF 465 kHz; 3 AF stage(s)

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Dry Batteries / 2x4,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Material
• Leather / canvas / plastic - over other material

• from Radiomuseum.org

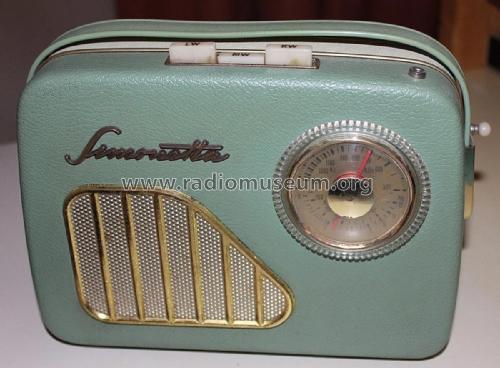

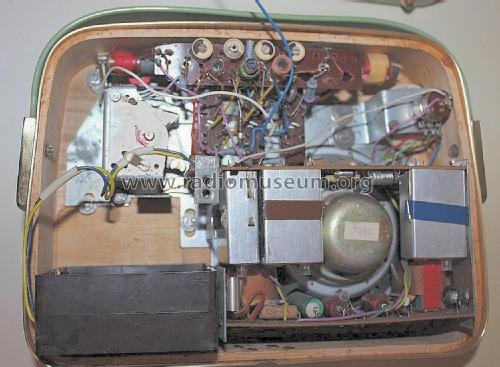

• Model: Simonetta K7691 Art.-Nr. 08523 - QUELLE GmbH Universum; Fürth

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 240 x 180 x 90 mm / 9.4 x 7.1 x 3.5 inch

• Notes

• 4 Tasten: AUS LW MW KW,  Antennenanschluss: Telefonbuchse, KW: 6-12MHz
  siehe auch Parallelgerät Südfunk Portable K7691
  Hersteller: Südfunk Apparatebau Stuttgart für QUELLE GmbH, Fürth und Nürnberg.

  Unter der Quelle-Artikelnummer 08523 wurden lt. Serviceanleitung drei Modellvarianten angeboten:
  a) Reste des  Modells K-799 (in der Serviceanleitung Ausführung 1)

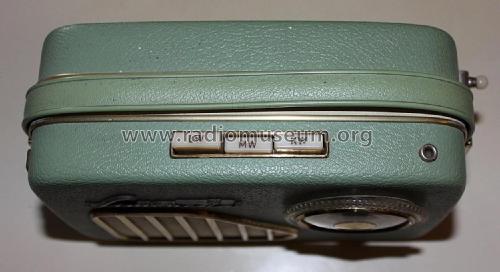

  b) das Modell 7691 mit 3 Tasten L, M, K und ein/aus-Schalter am Lautstärkepoti
  c) das Modell 7691 mit 4 Tasten AUS, L, M, K

  Die Simonetta K7691 war das letzte Modell ohne UKW von Südfunk für Quelle

  Dieses Modell Simonetta 7691 zusammen mit Modell K91093 sind Übergangsmodelle: mechanisch noch aufgebeut wie z.B. Portable K10106 und Vorgänger, mit Versorgungsspannung 9V, dem neuen Lautsprecher, UKW-Tuner mit Gehäuse (K9193) und Schaltung mit E25C25 als Spannungsstabilisator, aber noch ohne die später übliche ZF-/NF- Hauptplatine wie z.B. in Portable K91092



• Net weight (2.2 lb = 1 kg)
• 1.9 kg / 4 lb 3 oz (4.185 lb)

• Author
• Model page created by Wolfgang Gebert. See "Data change" for further contributors.
