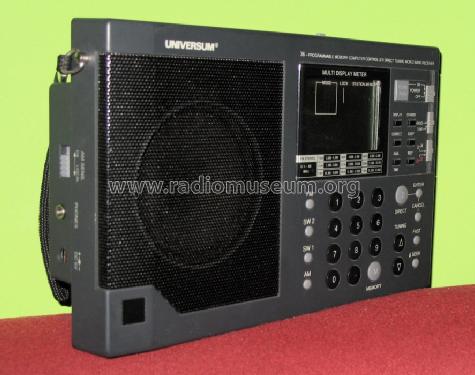

Universum TR1040

QUELLE GmbH (Universum); Fürth und Nürnberg

Data
Forum
Pictures
Collections

  • Year
  • 1994
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 136231

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • Semiconductors present.
  • Main principle
  • PLL, Phase-locked loop
  • Wave bands
  • Broadcast, 2 Short Wave plus FM or UHF.
  • Power type and voltage
  • Batteries / addl. power jack / AA: 2 x 1,5 V / 6 DC Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 7 cm = 2.8 inch
  • Power out
  • 0.3 W (unknown quality)
  • Material
  • Plastics (no bakelite or catalin)
  • from Radiomuseum.org
  • Model: Universum TR1040 - QUELLE GmbH Universum; Fürth
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 210 x 130 x 45 mm / 8.3 x 5.1 x 1.8 inch
  • Notes

    • Computer Controlled

    • 36 programmierbare Speicher
    • direkt Tuning vorwärts / rückwärts
    • automatische Suche vorwärts
    • Aufteilung Kurzwelle
      • SW1= 75- 60- 49- 41- Meter Band
      • SW2= 31- 25- 19- 16- 13- Meter Band
    • Genannte Transistoren teils mehrfach vorhanden
      • S9014: 23 Stück
      • S9016: 5 Stück
      • S8550C: 3 Stück
      • 2SK241GR: 3 Stück
    • Genannte Dioden teils mehrfach vorhanden
      • 1N4148: 29 Stück
      • KV1310NT (Single): 2 Stück
      • KV0714-2 (Pair): 6 Stück
    • Eingebauter Lautsprecher: 8 Ohm, 2 Watt
    • Quelle Bestellnummer 895.063.6

    • Gerät baugleich mit
  • Net weight (2.2 lb = 1 kg)
  • 0.720 kg / 1 lb 9.4 oz (1.586 lb)
  • Author
  • Model page created by Helmut Arzt. See "Data change" for further contributors.

 Collections | Museums | Literature

Collections

The model Universum is part of the collections of the following members.

 Forum

Forum contributions about this model: QUELLE GmbH: Universum TR1040

Threads: 1 | Posts: 2

Hallo, betrifft:

Universum TR1040 , Wetekom PLL-500  Strato - WR-499,  Lifetec LT-9095 .

möchte die Uhr neu einstellen, finde aber keine Info wie!

Für eine Info wäre ich dankbar!

W.H.



Habe es gefunden:

1. Gerät einschalten,

2.CLOCK RADIO Taste drücken,

3. CORRECT Taste drücken,

4. mit den Zahlentasten die neue Uhrzeit eingeben

5.ENTER drücken.

Komplizierter gehts nimmer!

Wilfried Haack, 23.Dec.21
