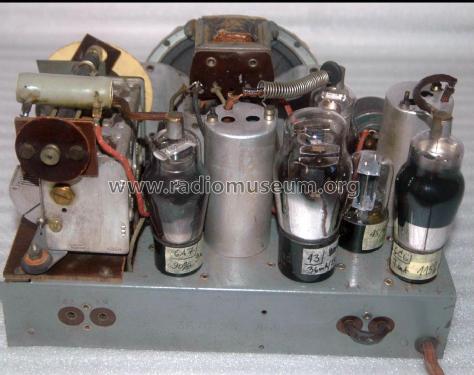

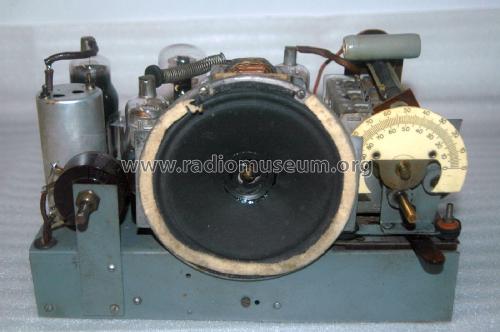

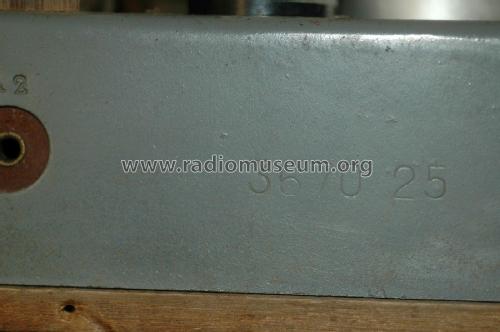

Radio L.L. Lucien: Miniavox Ch= 3670 [Radio] ID = 2122901 1186x900
Select picture or schematic to display from thumbnails on the right and click for download.
For model Miniavox Ch= 3670, Radio L.L. (Lucien Levy, LL Radio), S.A.E.D.R.A., Douglas; Paris

Country:  France
Manufacturer / Brand:  Radio L.L. (Lucien Levy, LL Radio), S.A.E.D.R.A., Douglas; Paris
alternative name

LL || Radio LL
Year: 1933/1934 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: 6A7 77 6C6 43 25Z6G
Main principle Superheterodyne (common)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage AC/DC-set
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Miniavox Ch= 3670 - Radio L.L. Lucien Levy, LL
Material Wooden case
Shape Tablemodel without push buttons, Mantel/Midget/Compact up to 14
Dimensions (WHD) 290 x 150 x 190 mm / 11.4 x 5.9 x 7.5 inch
Notes

3 circuits accordés avec étage presélecteur. Bloc-trois-condensateurs en ligne. Mono-réglage démultiplié. Diffuseur électro-dynamique.

Voir aussi modèle similaire ou identique Miniavox 534.

Net weight (2.2 lb = 1 kg) 4.5 kg / 9 lb 14.6 oz (9.912 lb)
Price in first year of sale 1'375.00 FRF
Mentioned in Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 304)

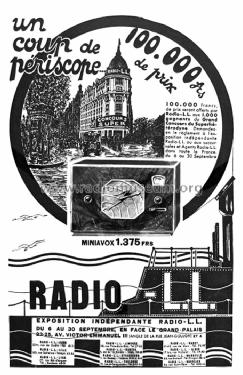

Literature/Schematics (1) -- Original prospect or advert (Gringoire, 06.10.1933)
Literature/Schematics (2) -- Original prospect or advert (L'Echo d'Alger, 04.02.1934)

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Radio L.L. (Lucien Levy, LL Radio), S.A.E.D.R.A., Douglas; Paris
Here you find 369 models, 263 with images and 75 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Radio L.L. Lucien: Miniavox Ch= 3670
Threads: 1 | Posts: 1
Hits: 418     Replies: 0
radio-ll: Röhrenbestückung
Dietmar Herian
12.Jul.20
  1

Ich habe gerade ein solches Gerät erstanden und bin bei der Aufarbeitung.

ACHTUNG! Dieses Gerät enthielt eine Asbestmatte oberhalb der Leistungsröhren, die aufwändig entfernt wurde. Sie ist allerdings nur angenagelt - man muß nicht kratzen. Ausserdem hat das Gerät ein 'cordon chauffage' - darin dürfte sich weiteres Asbest verbergen.

Die Schaltungsüberprüfung ergab, dass die 6C6 hier als Anoden-Gleichrichter genutzt wird - recht ungewöhnlich für Radio L.L.

Im Einzelnen:

6A7 - Pentagridconverter

78- ZF-Stufe

6C6- Anodengleichrichter

43- Endstufe

25Z6 - Netzgleichrichter

Neben dem 6C6-Sockel war eingeritzt '77', d.h. auch die 77 ist wohl tauglich, da der 6C6 sehr verwandt.

Da auch die anderen Besitzer keine Dioden-Röhre erfasst haben, dann ist wohl die Anodengleichrichtung hier bestätigt und damit auch der Unterschied zum Miniavox 534 gegeben - dort wird die 6B7 eingesetzt, also wohl als Diodengleichrichter.

Es wäre mal interessant, was die anderen Besitzer denken bzw. andere Kollegen.
