Tuner FM economique
Radio-Prim; Paris
- Country
- France
- Manufacturer / Brand
- Radio-Prim; Paris
- Year
- 1962
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 334632

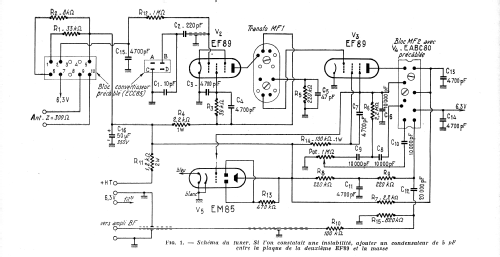

Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 5
- Main principle
- Superhet with RF-stage; ZF/IF 10700 kHz
- Tuned circuits
- 9 FM circuit(s)
- Wave bands
- FM Broadcast Band Only
- Power type and voltage
- Powered by external power supply or a main unit. / AC 6.3 & ? Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Tuner FM economique - Radio-Prim; Paris
- Shape
- Chassis only or for «building in»
- Notes
-
Ce tuner FM est disponible en pièces détachées ou en état de marche.
Il comprend:
1 ° un bloc convertisseur FM précâblé, à noyaux plongeurs, équipé d'une ECC85;
2° un transformateur moyenne fréquence MF1, accordé sur 10,7 MHz
3° un transformateur détecteur de rapport MF2, associé à une EABC 80 précâblée.Le câblage à effectuer est celui des cosses de sortie du bloc convertisseur FM, du transformateur MF1, du bloc MF2, des deux amplificatrices moyenne fréquence EF89 et de l'indicateur cathodique EM85.
On dispose d'un récepteur FM complet, depuis l'antenne jusqu'à la sortie basse fréquence.
Il faut le relier à l'entrée de l'amplificateur BF Hi-Fi ou à la prise pick-up d'un récepteur.
La haute tension et la tension filaments de 6,3 V doivent être prélevées sur le châssis de l'amplificateur ou du récepteur. Une alimentation séparée peut être utilisée.Le kit est vendu 110,00 Fr auquel il faut ajouter le coffret au prix de 20,00 Fr
- Price in first year of sale
- 130.00 Fr
- Mentioned in
- Le Haut-Parleur (N° 1047 de janvier 1962 pages 68 à 70.)
- Author
- Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
