RA17A

• Country
• France

• Manufacturer / Brand
• Radiola (marque)

• Year
• 1938/1939

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 101460

• • Brand: SFER

• Picture

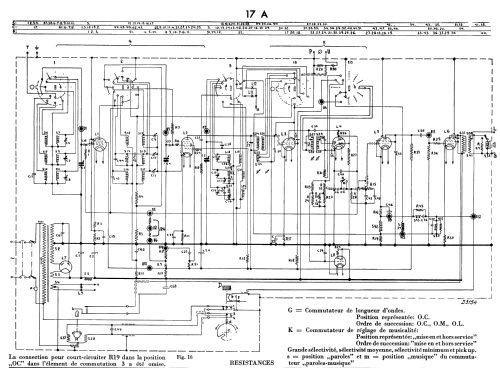

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• EF8 EK3 EF9 EAB1 EM1 EF6 EL3 AZ1

• Main principle
• Superhet with RF-stage; ZF/IF 473 kHz

• Tuned circuits
• 7 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)

• Material
• Wooden case

• from Radiomuseum.org
• Model: RA17A - Radiola marque

• Shape

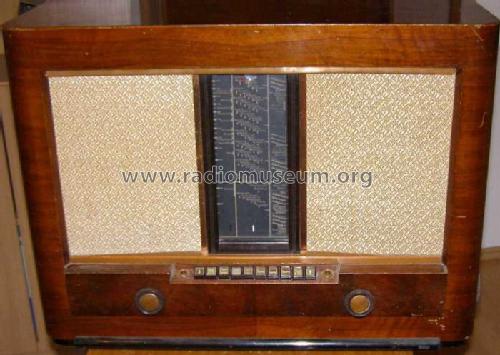

• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 600 x 440 x 260 mm / 23.6 x 17.3 x 10.2 inch

• Notes

• 3 gammes d'ondes. Étage HF. Accord automatique par clavier à 10 touches. Contre-réaction BF. Sélectivité variable.

  Possibilité d'adjonction d'un convertisseur vibreur pour fonctionnement sur secteurs continu et alternatif 25 périodes.

  Équivalent au Philips Sonate 753A.

• Mentioned in
• -- Original prospect or advert (Dépliant Gamme 1939)

• Author
• Model page created by John Koster. See "Data change" for further contributors.
